Guía Definitiva: Cómo sustituir el control SDMO APM303 por un ComAp InteliNano AMF 5

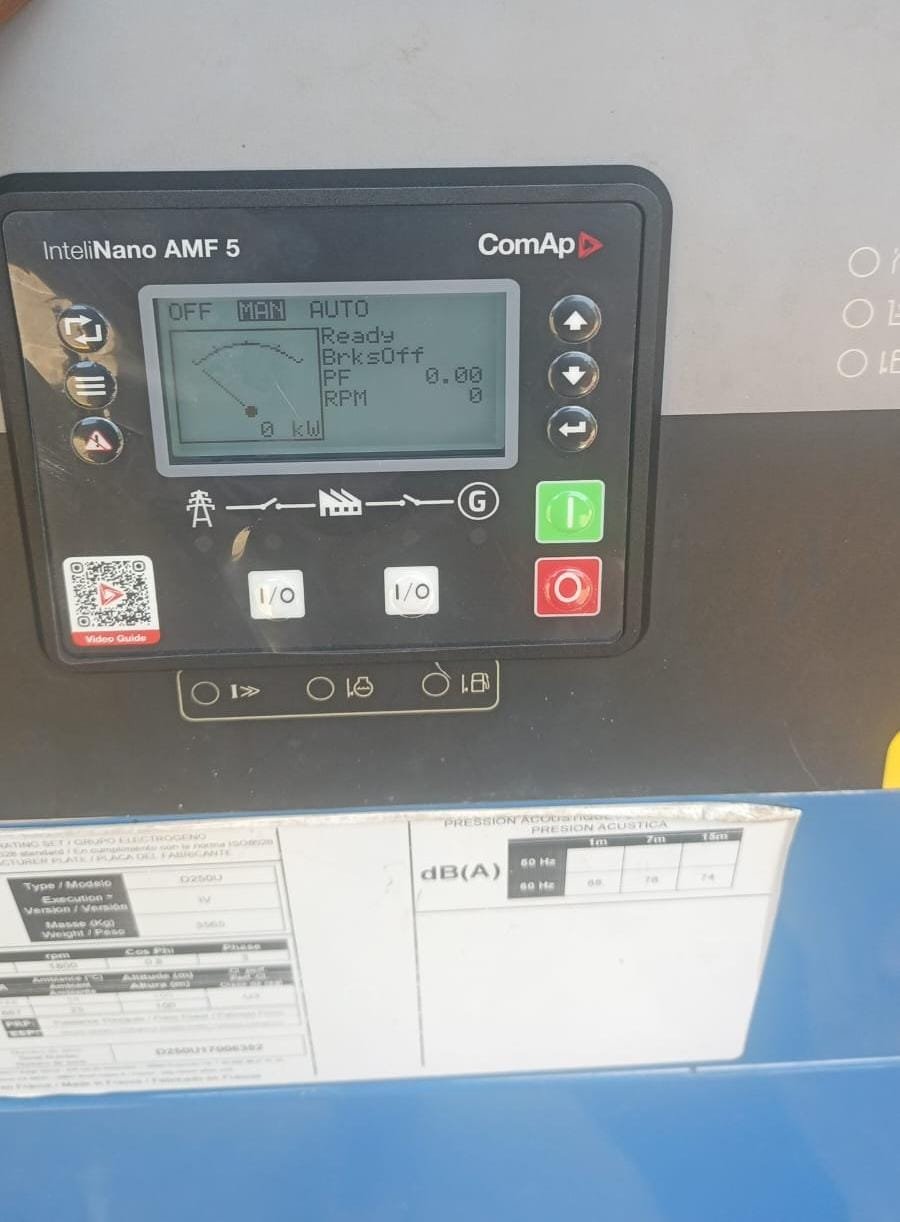

En el mundo de los grupos electrógenos, la fiabilidad del panel de control es el corazón de la operación. Muchos equipos SDMO (Kohler) vienen equipados de fábrica con el módulo APM303. Sin embargo, ante fallas técnicas, falta de repuestos o la necesidad de una interfaz más intuitiva, el ComAp InteliNano AMF 5 se presenta como el sustituto ideal.
En este artículo, te explicaremos paso a paso cómo realizar esta transición de manera exitosa, basándonos en la equivalencia de terminales y configuraciones críticas.
¿Por qué elegir el ComAp InteliNano AMF 5?
El InteliNano AMF 5 no es solo un reemplazo; es una mejora. Ofrece:
- Pantalla gráfica grande: Visualización clara de parámetros y alarmas.
- Historial de eventos: Registro de las últimas fallas para diagnóstico.
- Configurabilidad total: Permite ajustar curvas de sensores y lógica de salidas.
- Robustez: Excelente resistencia en ambientes industriales exigentes.
1. Preparación y Seguridad
Antes de tocar un solo cable, asegúrate de seguir este protocolo:
- Poner el equipo en modo OFF.
- Desconectar el negativo de la batería.
- Verificar ausencia de tensión en los terminales de lectura de red y generador (AC).
- Etiquetar cada cable con el número de terminal original del APM303.

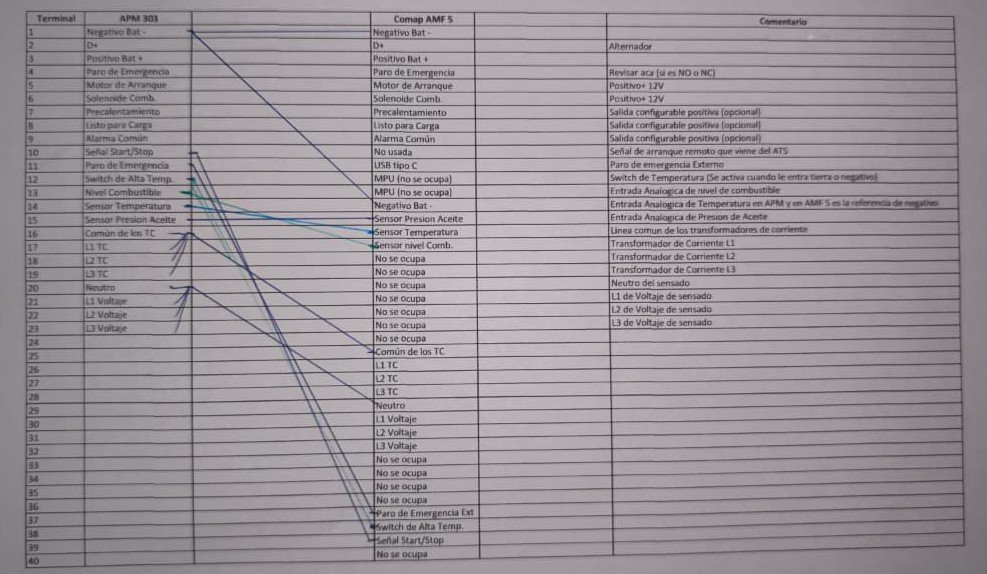

2. Diagrama de Equivalencias (Wiring Mapping)
La parte más crítica es el “pin-to-pin”. A continuación, presentamos la tabla de conversión basada en la ingeniería de integración para estos dos modelos:
Tabla de Conexión: APM303 vs. ComAp AMF 5
3. Consideraciones Especiales en la Instalación
Sensores Analógicos
El APM303 y el ComAp pueden usar diferentes escalas de resistencia para los sensores (VDO 0-10 Bar, Datcon, etc.). Al instalar el AMF 5, es vital entrar al software de configuración (InteliConfig) o al menú de panel para seleccionar la curva correcta del sensor de presión de aceite y temperatura para evitar lecturas erróneas o falsas alarmas.
Salidas Configurables
El AMF 5 cuenta con salidas binarias que pueden cambiar su función. Asegúrate de que la salida conectada al terminal de “Alarma Común” o “Precalentamiento” esté lógicamente asignada en el software del ComAp.
Medición de Red (AMF vs MRS)
Si estás usando el AMF 5 para una transferencia automática (AMF), recuerda conectar los terminales de lectura de Red (Mains) que el APM303 solía manejar. Si solo lo usas para arranque manual/remoto, puedes deshabilitar la protección de red en el menú.
4. Configuración y Puesta en Marcha
Una vez cableado, sigue estos pasos:
- Reconectar Batería: El módulo debería encender inmediatamente.
- Configuración de Sistema: Define si el alternador es Trifásico, Bifásico o Monofásico.
- Prueba de Sensores: Con el motor apagado, verifica que la presión de aceite sea 0 y la temperatura sea la ambiental.
- Prueba de Arranque (Modo MAN): Presiona el botón manual y luego el de arranque (I). Observa el tiempo de precalentamiento y el cierre del relevador de arranque.
- Verificación de Parámetros AC: Una vez encendido, comprueba que el voltaje y la frecuencia en pantalla coincidan con la realidad (medir con multímetro en bornes).
