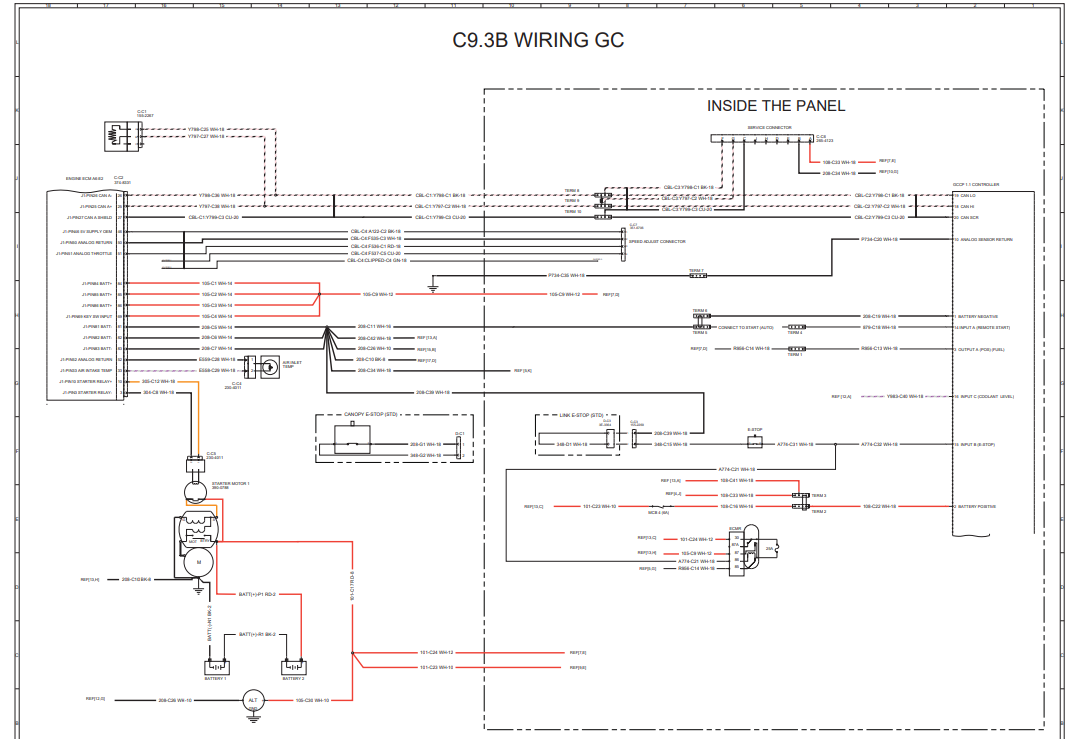

Plano eléctrico oficial para grupos electrógenos CAT C9.3B GC. Incluye leyenda de símbolos, identificación de arneses y colores, lazos de control y potencia, detalles de J1939 CAN, terminales de cliente (start remoto/E-Stop), y esquemas de alternador (estrella en serie/paralelo y delta) con rutas de sensado L1-L2-L3-N y neutro a tierra. El diagrama muestra el controlador GCCP 1.1 con entradas DIN (arranque remoto, nivel de refrigerante, E-Stop) y sensado de tensión/corriente, así como el AVR EVC600i/DSEA106 (alimentación shunt/aux, F+ / F−) y los MCBs dedicados para sensado de fases. Además, se listan calibres/IDs de conductores, tabla de cables de carga y notas para alimentación de AVR a 200 VAC según configuración (400/200 V). Ideal para mantenimiento, instalación y solución de fallas en sets C9.3B GC.
Como referencia, el motor CAT C9.3B ofrece 250–340 kW (335–456 HP) según configuración, con mejoras de potencia y par frente a plataformas previas, mientras que el AVR DSEA106 MKII permite ajuste remoto de tensión, soft-start y protección por subfrecuencia/ sobreexcitación para salida estable del alternador.   IMPORTANTE: Una vez recibido el link en el correo, estará vigente por 7 días. No olvidar descargar el documento.
