Regulación de voltaje de alta precisión: ±1 % de precisión gracias al control analógico de 2 fases
Salida de campo potente: hasta 82 V DC y 5 A (transitorios de hasta 7.5 A por 10 s)
Protección de sobreexcitación: sistema incorporado que detecta >67 V DC con retraso de 10–15 s para proteger el alternador
Compatibilidad con Excitation Boost System (EBS): mejora la respuesta en arranque de motores pesados y soporta cortocircuitos
Protección por subfrecuencia: equipada con UFRO (Under-Frequency Roll Off) ajustable, protegiendo al alternador al bajar la frecuencia

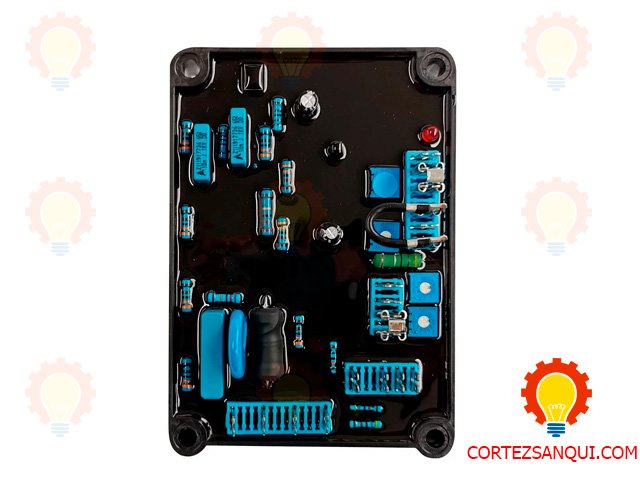

El AVR AS480 es un regulador de voltaje automático (AVR) analógico, de detección de 2 fases y autoexcitado, diseñado específicamente por Stamford para sus alternadores de las series P0 y P1. Es un componente más avanzado que el SX460, destacando por su compatibilidad con sistemas auxiliares y su diseño compacto con tecnología de montaje superficial (SMT).
A continuación, presento una guía técnica detallada con datos verificables y consejos de configuración:
Entrada de Detección y Potencia: 100-264 V CA, monofásico, 50-60 Hz nominal.
Salida de Excitación:
Máximo 82 V CC con una entrada de 200 V CA.
Máximo 45 V CC con una entrada de 110 V CA.
Corriente: 5 A continuos; hasta 7.5 A transitorios por 10 segundos.
Resistencia del Campo: Mínimo 15 ohmios.
Regulación de Voltaje: +/- 1.0% (con una variación del motor del 4%).
Deriva Térmica: 0.03% por cada grado Celsius de cambio en el ambiente del AVR.

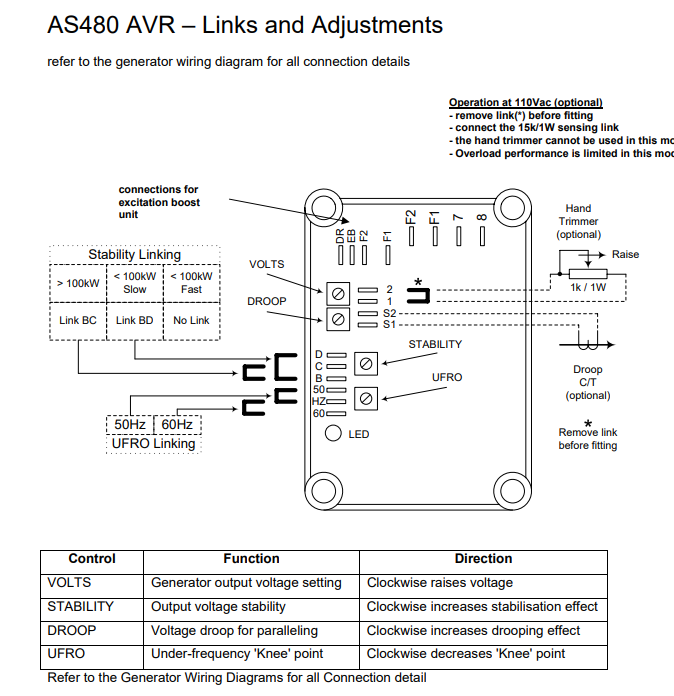

El AS480 cuenta con cuatro ajustes principales que se deben calibrar según la aplicación:
| Potenciómetro | Función | Instrucción de Ajuste |
| VOLTS | Ajusta el voltaje de salida del generador. | Girar en sentido horario para aumentar el voltaje. |
| STABILITY | Controla la respuesta transitoria y evita oscilaciones. | Girar en sentido horario para aumentar el efecto de estabilización (respuesta más lenta). |
| UFRO | Define el punto de “codo” para la protección por baja frecuencia. | Se ajusta para que el LED rojo se ilumine justo debajo de la frecuencia nominal (ej. 47Hz para 50Hz). |
| DROOP | Ajusta la caída de voltaje para operación en paralelo (requiere CT). | Girar en sentido horario para aumentar el efecto de caída (droop). |
Antes de arrancar, verifica la posición de los “links” en la placa:
Link de Frecuencia: Selecciona entre 50 Hz o 60 Hz para que la protección UFRO actúe correctamente.
Link de Estabilidad: Permite elegir la configuración de respuesta según el tamaño del alternador (B-C para 100-500 kW, usualmente “Fast”).
Link de Voltaje de Suministro: Se debe configurar según la tensión de entrada (COM-120 para ~110V o COM-240 para ~230V).
Protección contra Sobre-excitación: El AS480 tiene un circuito interno que limita la excitación si el voltaje de campo supera los 67 V CC (+/-3V) durante más de 10-15 segundos, protegiendo los devanados.
Interfaz EBS (Excitation Boost System): Es el único AVR que encaja en la caja de terminales de los modelos P0/P1 y permite conectar el módulo EBS. Este sistema proporciona una potencia de excitación adicional durante arranques de motores pesados o cortocircuitos.
Indicador LED: Si el LED rojo está encendido, indica que el motor está operando a baja velocidad (UFRO activado) o que el AVR ha entrado en modo de protección por sobre-excitación.
Prueba de Voltaje Residual: Si el generador no levanta voltaje, verifica que existan al menos 4 V CA en los terminales del AVR. Si es menor, podrías necesitar “cebar” el campo brevemente con una batería externa (siempre siguiendo el manual de seguridad).
Uso de Hand Trimmer: Si necesitas ajuste remoto desde un panel, puedes conectar un potenciómetro externo de 1k ohm (1W) en los terminales correspondientes (quitando el puente previo). Esto da un rango de +/- 10% de ajuste.
Ambiente de Operación: El AS480 está diseñado para soportar vibraciones de hasta 3.3g y temperaturas de hasta 70°C, pero asegúrate de que el flujo de aire en la caja de terminales no esté obstruido.
