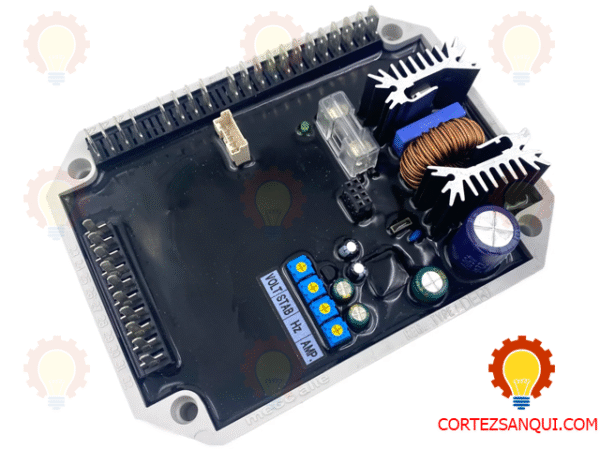

El Mecc Alte DER 1 representa la evolución tecnológica hacia la regulación digital inteligente. A diferencia de sus predecesores analógicos como el SR7, el DER 1 es un regulador basado en un DSP (Procesador de Señales Digitales) de alto rendimiento, diseñado no solo para estabilizar el voltaje, sino para actuar como un centro de diagnóstico y control avanzado para alternadores de mayor envergadura (típicamente series ECO 38 a ECO 46).

A continuación, una descripción profunda y técnica, junto con pautas para maximizar su rendimiento:

Análisis Técnico y Diferencial

El DER 1 no es simplemente un estabilizador; es un módulo de gestión de energía. Su principal ventaja radica en su capacidad de Detección Automática de Fases, lo que le permite conmutar entre sistemas monofásicos y trifásicos sin intervención manual drástica, asegurando una precisión del ±0.5% en condiciones estáticas.

Innovaciones críticas del DER 1:

• Arranque Suave (Soft Start): A diferencia de los reguladores básicos que inyectan excitación de golpe, el DER 1 permite una rampa de voltaje programable. Esto reduce el estrés mecánico en el motor primario y evita picos de tensión destructivos al arrancar.

• Memoria de Alarmas No Volátil: El dispositivo registra internamente el tipo de falla (sobrevoltaje, sobreexcitación, baja velocidad) y la duración del evento. Esto es vital para el servicio técnico, ya que permite “leer” el historial de salud del generador.

• Flexibilidad de Comunicación: Mediante el módulo opcional USB2DxR, el DER 1 se conecta a una PC, permitiendo ajustes que los potenciómetros físicos no pueden alcanzar, como la modificación de las pendientes V/f.

Configuración Avanzada y Ajustes (Trimmers)

Aunque es digital, incluye cuatro trimmers para ajustes rápidos en campo. Es fundamental entender su jerarquía:

1. VOLT (Voltaje): Permite un rango amplio (75V a 300V). Tip: Si el regulador se ha configurado por software, el trimmer puede quedar inhabilitado. Asegúrese de verificar si el control es manual o remoto antes de forzar el potenciómetro.

2. STAB (Estabilidad): Al ser digital, el algoritmo de estabilidad es mucho más fino. Si el generador “caza” (oscila) bajo carga, gire levemente en sentido antihorario.

3. AMP (Umbral de Excitación): Protege contra sobrecargas prolongadas. Si el alternador se usa para arrancar motores grandes, este ajuste debe coordinarse con el tiempo de sobrecarga permitido por el devanado.

4. Hz (Umbral de Baja Frecuencia): Define cuándo el regulador empieza a bajar el voltaje para proteger el motor. El puente (jumper) 50/60 Hz debe estar correctamente posicionado para que este trimmer actúe en el punto exacto.

Recomendaciones y Tips de Uso Profesional

• Protección APO (Active Protection Output): El DER 1 cuenta con un contacto de salida de alarma. Recomendación: Conecte esta salida a una entrada digital de su controlador de grupo electrógeno (Deep Sea, ComAp, etc.) para que el motor se detenga inmediatamente si el regulador detecta un fallo interno o de excitación.

• Entorno de Instalación: Al ser un dispositivo digital con microprocesadores, es más sensible al calor excesivo que los analógicos. Asegúrese de que el flujo de aire del alternador pase directamente por las aletas del regulador. No lo cubra con aislantes térmicos.

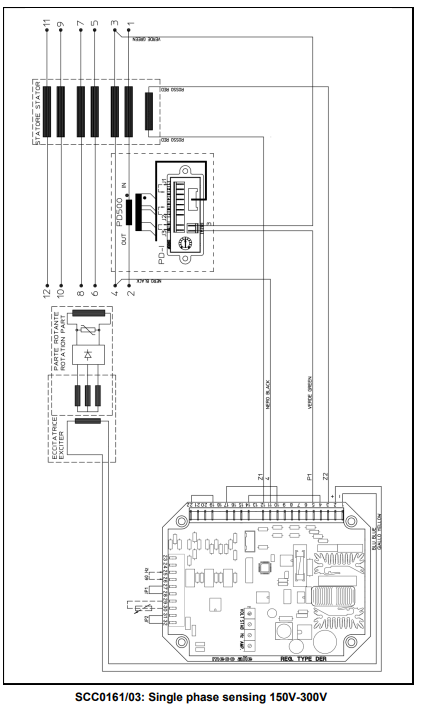

• Cableado de Sensing: Para evitar “ruido” en la lectura digital, los cables de sensado de voltaje (terminales 4 al 11) deben estar físicamente separados de los cables de potencia y de los cables de excitación (Exc+ / Exc-). Use terminales Fast-On de alta calidad para evitar falsos contactos que el DSP podría interpretar como una falla de fase.

• Advertencia de Megger: Al igual que en todos los AVR, las pruebas de aislamiento con un megóhmetro deben hacerse con el DER 1 totalmente desconectado. Una descarga de 500V o 1000V en los terminales de sensing destruirá el procesador DSP al instante.

¿Cuándo elegir el DER 1 sobre el DSR?

Si su aplicación requiere monitoreo remoto, si tiene cargas altamente no lineales (como UPS o variadores) que generan armónicos, o si necesita una protección de sobreexcitación con retardo de tiempo preciso, el DER 1 es la elección superior. Su capacidad de gestionar cortocircuitos temporales lo hace ideal para aplicaciones industriales pesadas donde el arranque de motores asíncronos es frecuente.
