Control totalmente automático de transferencia de carga: detecta fallo en S1 (red o generador primario) y activa S2 automáticamente
Compatibilidad con variantes de 110 V y 230 V: disponible en versiones 0327‑01 (230 V), 0327‑02 (110 V) y 0327‑03 (230 V con retardo de 10 s)
Salidas libres de potencial (volt-free): incluye relés START/RUN y 2 salidas de carga, cada una soportando 5 A a 250 V AC
Timers ajustables: temporizadores configurables para evitar transferencias automáticas por fallos transitorios
Diseño compacto y montaje en carril DIN: dimensiones de 72 × 90,5 × 65 mm, peso 0,3 kg
LEDs indicadoras: visualización clara del estado de las fuentes (S1/S2) y del sistema
Amplio rango de temperatura y certificaciones EMC: operativa entre –30 °C y +70 °C, con certificaciones CE, EMC industrial, pruebas de shock/vibración
Descargas

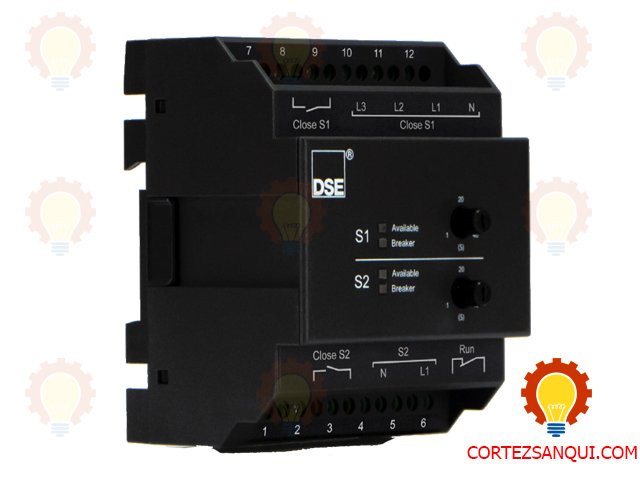

El DSE 327 está diseñado para monitorear una fuente de CA (Red) y gestionar el arranque de un generador de respaldo. Su gran ventaja es su versatilidad de montaje.
Sistemas Trifásicos: Monitorea las tres fases de la Red y el Generador (voltaje y frecuencia).
Control de Transferencia: Maneja contactores o interruptores motorizados de dos posiciones.
Aplicaciones Ideales: Torres de telecomunicaciones, cajeros automáticos, repetidoras y sistemas residenciales donde el ATS va dentro de un tablero de distribución estándar.
El DSE 327 no tiene una pantalla de texto, pero sus indicadores LED son muy precisos.
Botones Frontales: Tiene botones físicos para Auto, Manual y Test con Carga. Esto es genial porque permite al técnico de Cortez Sanqui probar la transferencia real sin entrar en menús complicados.
Indicadores de Estado: Los LEDs te dicen de inmediato si la Red o el Gen están “en rango” (Available). Si el LED parpadea, significa que la fuente está presente pero fuera de los límites de voltaje o frecuencia programados.
Configuración: Aunque es sencillo, se programa al 100% mediante el DSE Configuration Suite usando el cable USB. Esto nos permite ajustar tiempos de transferencia milimétricos.
En mis años de servicio, estas son las situaciones que más atendemos con el 327:
| Falla / Síntoma | Causa Probable | Solución Técnica |
| Mains Available LED parpadea | Voltaje de la red inestable o fase invertida. | Verificar secuencia de fases y ajustar la histéresis al 10% o 15%. |
| No manda señal de arranque | El módulo está en modo “Manual” o el contacto de salida (Cierre a Tierra) falló. | Asegurar modo “Auto” y revisar la integridad del cableado hacia el generador. |
| El equipo se “resetea” solo | El voltaje de la batería (8-35V DC) cae demasiado durante el arranque. | Revisar bornes de batería o instalar un condensador de soporte en la alimentación. |
| Fallo de transferencia | No llega la señal de confirmación de los contactos auxiliares del contactor. | Revisar el cableado de retroalimentación (feedback) hacia las entradas digitales. |
Para que esta instalación sea de las que no dan problemas en 10 años, aplica estos secretos de ingeniería:

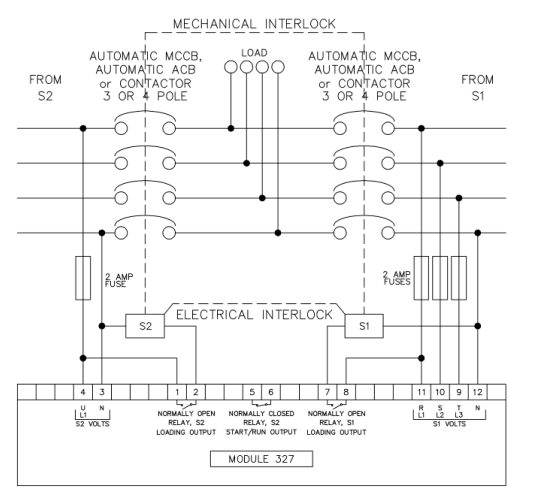

Protección de Sensado: Como siempre recalcamos aquí en la empresa, instala fusibles de 1A o 2A en las líneas de sensado L1, L2 y L3 de ambas fuentes. El DSE 327 es robusto, pero un transitorio en la red de la distribuidora puede dañar las entradas de medición si no hay fusibles de acción rápida.
El Neutro es la Clave: Asegúrate de que el Neutro esté bien conectado y sea común para ambas fuentes en el borne de referencia del controlador. Si el Neutro falla o “flota”, las mediciones de voltaje de fase serán erráticas.
Uso de Relevadores Esclavos: Aunque el DSE 327 tiene salidas de 8A, en Cortez Sanqui preferimos usar relevadores de interfaz de riel DIN para manejar las bobinas de los contactores grandes. Es más fácil y barato cambiar un relé de 10 dólares que el controlador completo si una bobina entra en corto.
Temporizador de Retorno (Mains Return): En zonas con redes eléctricas inestables, no dejes el tiempo de retorno en 30 segundos. Súbelo a 2 o 5 minutos. Esto garantiza que la red eléctrica sea estable antes de devolverle la carga, protegiendo los equipos electrónicos del cliente.
