Control automático de transferencia entre dos fuentes de alimentación (red y generador) regulando voltaje y frecuencia
Pantalla LCD retroiluminada con texto e iconos para visualización clara de estado y alarmas
Entradas/salidas digitales configurables que adaptan el módulo a variadas topologías ATS
Temporizadores ajustables: inicio, transferencia, retorno y enfriamiento, reducen falsos disparos
Amplio rango de alimentación DC (8–35 V) con protección frente a polaridad inversa y tolerancia ante caídas
Diseño robusto y compacto (98 × 79 × 40 mm, IP65 frontal, certificado EMC y rangos ambientales amplios)
Interfaz de configuración vía PC/USB usando DSE Configuration Suite o edición directa en panel frontal
Descargas
El DSE 330 es un especialista en monitoreo de voltaje y frecuencia. Lo usamos principalmente para:
Transferencias Red-Generador: Su función nativa.
Sistemas Trifásicos y Monofásicos: Es muy flexible; lo podemos configurar para casi cualquier tipo de red eléctrica.
Control de Arranque Remoto: Envía la señal de contacto seco al controlador del motor (como un DSE 6xxx o 7xxx) de forma inmediata tras detectar una anomalía.

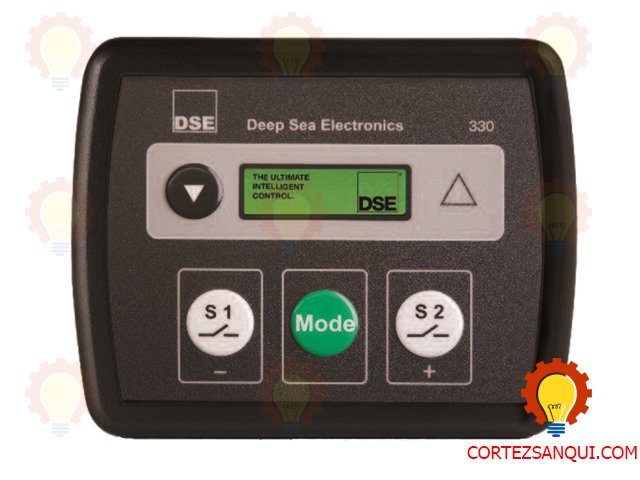

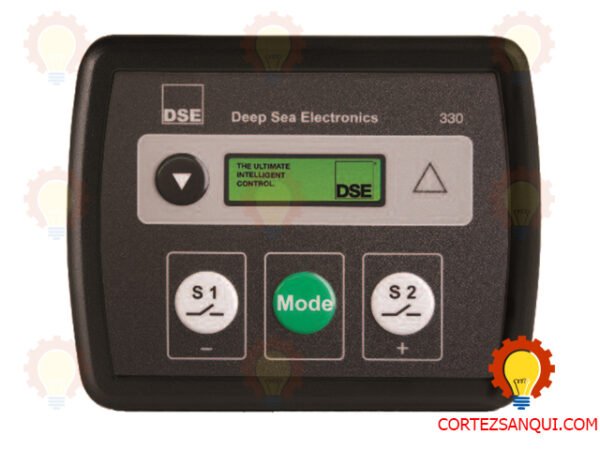

Una de las ventajas del DSE 330 es su pantalla LCD clara. A diferencia de los modelos de solo LEDs, aquí no tienes que adivinar qué está pasando:
Iconografía Intuitiva: La pantalla utiliza iconos universales para mostrar el estado de la red, el generador y la posición de los contactores.
Modos de Operación: * Auto: El modo en que debe quedar el 99% del tiempo.
Manual: Te permite intervenir y decidir el cambio de carga (vital para pruebas de transferencia).
Test: Arranca el generador para verificar su funcionamiento sin necesariamente mover la carga (dependiendo de cómo lo programemos).
Navegación: Con los botones de flechas puedes revisar los voltajes de línea de ambas fuentes sin necesidad de usar un multímetro externo.
En mis rutas de servicio con Cortez Sanqui, estos son los “clásicos” que nos encontramos con el 330:
| Falla en Pantalla / Síntoma | Causa Probable | Solución en Campo |
| Mains High/Low Voltage | Fluctuación real de la red o umbrales de configuración muy cerrados. | Ajustar el rango de histéresis en el software (típicamente ±15%). |
| Fail to Transfer | El interruptor motorizado o contactor no devolvió la señal de confirmación. | Revisar los contactos auxiliares del equipo de potencia y el cableado de retroalimentación. |
| Display “Congelado” | Ruido eléctrico severo o micro-cortes en la alimentación DC. | Reiniciar el módulo y verificar que la tierra física del tablero sea sólida. |
| No arranca el motor | El módulo está en “Stop” o el relevador de salida de arranque está dañado. | Verificar que esté en “Auto” y probar el relevador de salida con un puente. |
Para que esta instalación no te dé problemas y el cliente esté tranquilo, aplica estos consejos de ingeniería:
Alimentación Dual con el DSE 160: En Cortez Sanqui siempre recomendamos instalar un módulo de conmutación de fuentes DSE 160. Esto asegura que el DSE 330 siempre tenga energía (ya sea de la batería, de la red o del generador) y no se resetee durante el arranque del motor.

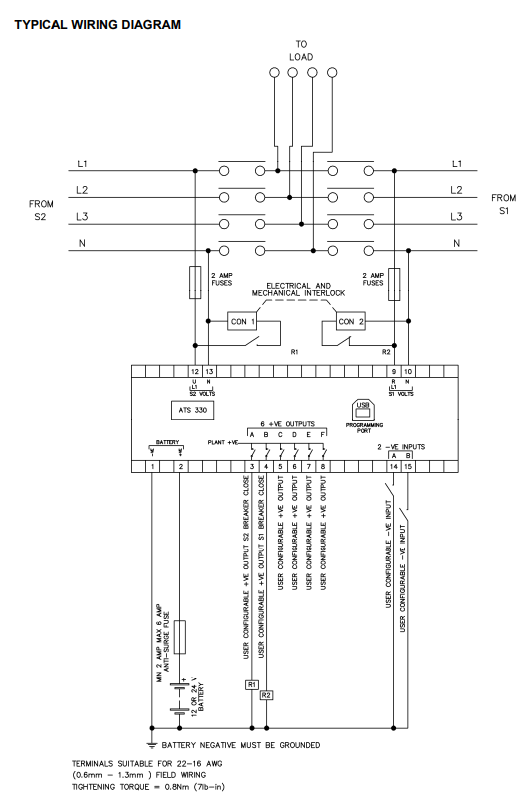

Fusibles de Sensado: No conectes las fases de potencia directamente a los bornes del DSE 330. Usa fusibles de 1A o 2A de acción rápida. Si hay un cortocircuito en las barras de potencia, el fusible protege la electrónica del controlador.
Referencia de Neutro Sólida: Asegúrate de que el borne de Neutro del sensado sea el mismo para ambas fuentes. Si el Neutro “baila”, las mediciones de voltaje de fase serán erráticas y el ATS nunca querrá transferir.
Programación vía PC: Aunque tiene configuración por panel, usa siempre el DSE Configuration Suite. Te permite ver los tiempos de “Mains Transient Delay” (para ignorar caídas de voltaje momentáneas) y el “Gen Transient Delay”, lo que evita que el sistema actúe ante ruidos eléctricos simples.
