Conmutación automática entre fuentes: monitorea voltaje y frecuencia de dos fuentes (red/generador) y conmute automáticamente al segundo suministro si falla el primero
Amplio rango de tensión DC: funciona desde 8 V hasta 35 V continua (con protección hasta 60 V por un minuto)
Sobretensión y apagones breves tolerados: puede soportar caídas de 0 V por hasta 50 ms sin fallar
Bajos consumos de corriente: 168 mA (a 12 V) o 80 mA (a 24 V) y en standby solo 39 mA / 20 mA
Salidas configurables: cuatro salidas libres de tensión y cuatro salidas DC totalmente programables
Pantalla LCD retroiluminada: muestra estado, alarmas, tensión RMS en modo verdadero y facilita configuración
Resistente ambientalmente: rango de temperatura de –30 °C a +70 °C y –40 °C a +80 °C en almacenamiento
Descargas
El DSE 331 está diseñado para monitorear el voltaje y la frecuencia de una fuente de alimentación de CA (normalmente la Red) y gestionar el arranque de un generador de respaldo.
Monitoreo de Fuente: Puede configurarse para sistemas monofásicos o trifásicos.
Control de Arranque: Envía una señal de arranque remoto al generador cuando la red falla.
Aplicaciones Ideales: Residencias de alto nivel, pequeñas oficinas y repetidoras de telecomunicaciones donde el espacio en el riel DIN o en la puerta del tablero es limitado.
La simplicidad es su mayor virtud. En el frontal del equipo encontrarás lo esencial para que cualquier operador pueda entenderlo sin manual:
Botones de Modo: Posee los clásicos Auto, Manual y Stop/Reset.
Indicadores LED: Proporcionan información instantánea sobre el estado de la Red (Mains), el Generador (Gen) y la posición de los interruptores de transferencia.
Configuración: Aunque es pequeño, se programa mediante el DSE Configuration Suite vía PC. Esto es lo que nos permite en Cortez Sanqui personalizar los tiempos de espera para que el cliente no sufra micro-cortes innecesarios.
En mis años de servicio, estas son las situaciones más típicas que resolvemos con el DSE 331:
| Falla / Síntoma | Causa Probable | Solución Técnica |
| Mains Available LED parpadea | El voltaje está presente pero fuera de los límites de histéresis. | Ajustar los umbrales de Under/Over Voltage en el software. |
| No manda señal de arranque | El módulo está en modo “Manual” o el relevador de salida está mal configurado. | Cambiar a “Auto” y verificar la lógica de la salida digital en la configuración. |
| El equipo se apaga al arrancar el motor | Caída crítica de voltaje en la batería del generador. | Revisar el estado de la batería o instalar un diodo de protección en la línea DC. |
| No detecta la frecuencia del Gen | Sensor de voltaje del generador desconectado o alternador sin excitación. | Medir voltajes en los bornes de entrada del módulo provenientes del generador. |
Para que esta instalación sea de las que duran décadas, sigue estos consejos de ingeniería:

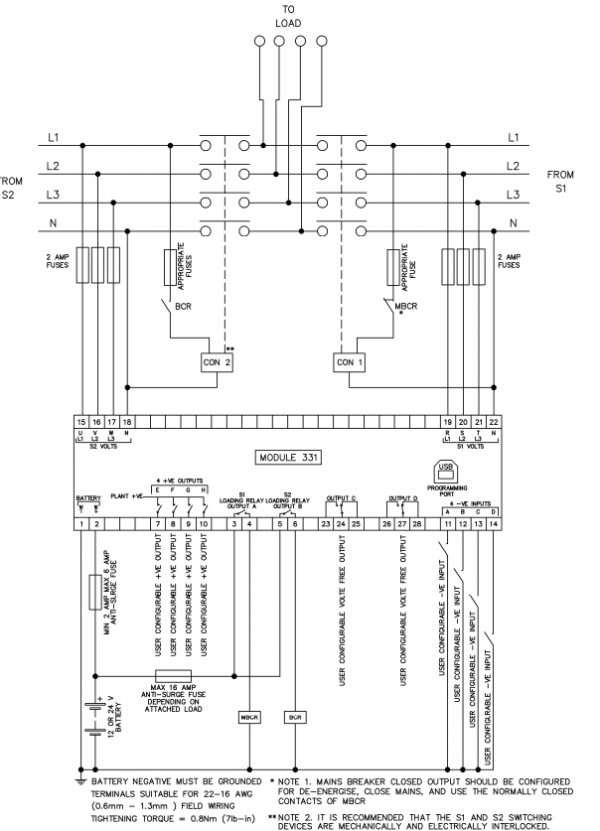

Protección de Sensado: Al igual que con los modelos más grandes, nunca conectes las fases de red directamente al controlador. Usa fusibles de 2A en las líneas de sensado. Un cortocircuito en la red sin fusibles puede “freír” las entradas de medición del DSE.
Configuración de Tiempos de Retorno: No dejes el tiempo de retorno de red en el valor de fábrica si la zona tiene energía inestable. En Cortez Sanqui solemos subir el Mains Return Timer a 2 o 3 minutos para asegurar que la red de la distribuidora sea realmente sólida antes de devolver la carga.
Alimentación DC Estable: Aunque el DSE 331 es eficiente, asegúrate de que el cableado de alimentación (bornes 1 y 2) sea de un calibre adecuado y esté bien apretado. La vibración del motor puede aflojar estas conexiones si el ATS está montado cerca del generador.
Uso del Software: No intentes adivinar con los botones frontales si necesitas cambiar una lógica de entrada. Conecta el cable USB; el software te permite ver en tiempo real qué entrada está activa y por qué el equipo está tomando cada decisión.
