Cambio automático entre fuentes de energía (mains/generator): supervisa y conmuta entre suministros en caso de fallo
Pantalla LCD iluminada de 4 líneas + LEDs de estado: visualización clara de estado, alertas y menús de configuración
10 entradas digitales y 5 salidas configurables: adaptable a múltiples topologías y señales externas
Relés libres de tensión (volt‑free) con capacidad de 8 A: A/B/C/D/E adecuados para manejo seguro de cargas
Compatibilidad con DSE Configuration Suite (PC y panel frontal): permite personalizar tiempos, alarmas, eventos
Rango de voltaje DC de operación de 8 a 35 V y tolerancia a caídas breves: robusto ante fallos de arranque
Cumplimiento EMC/IP65 y pruebas ambientales: certificado para entornos industriales exigentes
Descargas

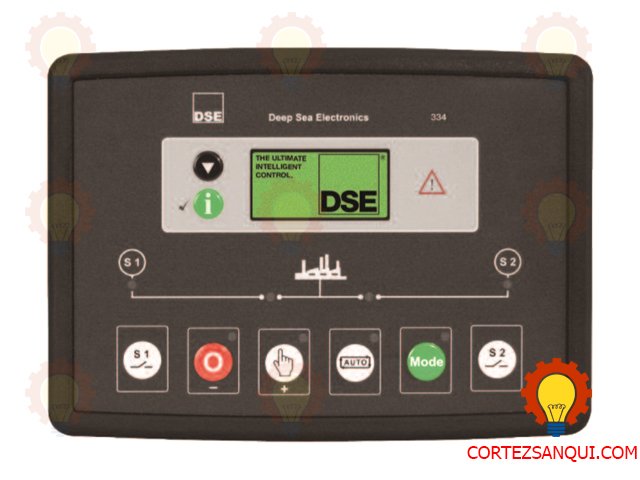

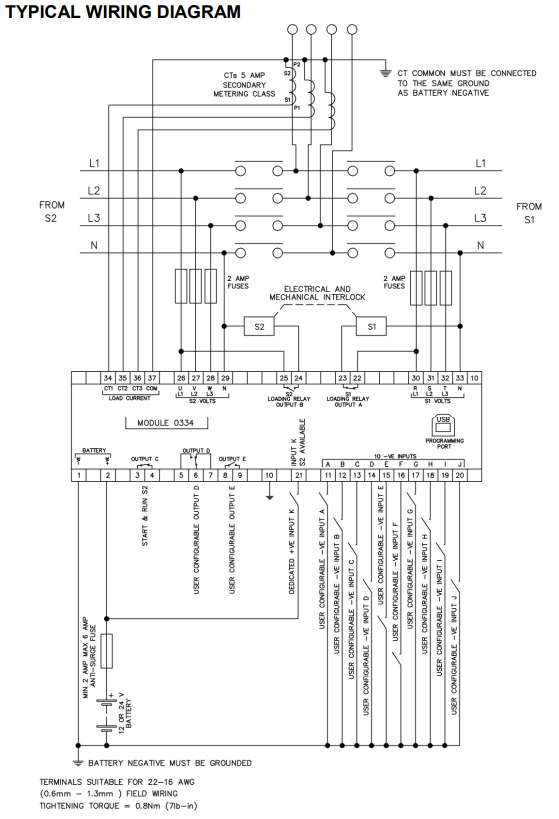

El DSE 334 es un módulo diseñado exclusivamente para monitorear el voltaje y la frecuencia de dos fuentes (Red-Generador o Red-Red).
Versatilidad de Fuentes: Al igual que su hermano mayor, permite configurar transferencias entre dos redes eléctricas o una red y un generador.
Sin Medición de Corriente: A diferencia del 335, el 334 no requiere transformadores de corriente (TCs). Esto simplifica la instalación y reduce costos cuando el cliente solo necesita la lógica de cambio y no le interesa medir kW o Amperios desde el ATS.
A pesar de su potencia interna, el manejo diario es muy sencillo gracias a su pantalla LCD con iconos:
Navegación: Permite ver voltajes de fase a fase y fase a neutro de ambas fuentes simultáneamente.
Configuración Frontal: Se pueden ajustar parámetros básicos desde los botones frontales, pero lo profesional es usar el DSE Configuration Suite.
Modos de Operación: * Auto: Gestión totalmente desatendida.
Manual: Tú decides cuándo hacer el cambio (ideal para mantenimiento).
Test: Prueba el arranque del motor bajo condiciones controladas.
En el día a día de Cortez Sanqui, estos son los diagnósticos más frecuentes para el DSE 334:
| Falla en Pantalla | Causa Probable | Solución Técnica |
| Source Available LED Parpadeando | La fuente está presente pero el voltaje/frecuencia está fuera de los límites. | Revisar los umbrales de “Under/Over Voltage” en la configuración. |
| Fail to Start | El contacto de arranque remoto no cerró o el generador está bloqueado. | Verificar el cableado entre el borne de salida del 334 y el controlador del motor. |
| Switching Failure | El interruptor no confirmó la posición tras el tiempo programado. | Revisar los contactos auxiliares (feedback) del contactor o motorizado. |
| LCD en blanco | Pérdida total de alimentación DC o fusibles de control quemados. | Verificar el voltaje de la batería en las terminales 1 y 2. |
Para que esta instalación sea impecable y no te genere llamadas de garantía, aplica estos secretos de viejo ingeniero:
Configuración “Mains-Mains”: Si lo instalas para dos redes de la distribuidora, asegúrate de activar el modo de prioridad. Así, cuando la red principal vuelva, el equipo regresará la carga automáticamente después del tiempo de estabilización.
Protección de Entradas de Sensado: Como siempre recalcamos aquí, usa fusibles de 1A o 2A en todas las líneas de sensado (L1, L2, L3). El DSE 334 es robusto, pero un transitorio fuerte en la red puede dañar las entradas de medición si no hay fusibles de acción rápida.
Temporizadores de Transferencia: Para cargas con muchos motores o aires acondicionados, programa un “Transfer Delay” de al menos 5 segundos en la posición de “OFF” (Neutral). Esto evita que las fuerzas electromotrices residuales de los motores choquen con la nueva fuente.
Uso del Software: Aunque es tentador configurar todo por el panel, usa el cable USB y la PC. El software te permite ver los “PLC Logics”, donde puedes crear condiciones especiales (por ejemplo, que no transfiera si el tanque de combustible está muy bajo).
