Cambio automático entre dos fuentes (mains/genset): detecta fallos y conmuta a la fuente secundaria sin interrupciones.
Rangos de tensión y frecuencia ampliados: acepta AC S1/S2 entre 15 V–333/415 V y 3,5–75 Hz.
Salidas configurables: incluye 6 salidas volt-libre y 6 salidas DC por defecto, personalizables.
Sincronización suave (“check-sync”) & transición cerrada: garantiza cambios sin picos ni cortes, <100 ms.
Editor PLC integrado y comunicación RS232/RS485: configurable desde panel, USB y vía DSE Configuration Suite.
Medición de potencia & registro de eventos: monitoriza kWh, kVAh, kVArh y almacena hasta 250 alarmas.
Diseño robusto y fiable: carcasa frontal IP65, cumple normas BS EN 60068 (vibración, humedad, choque) y operativa de –30 °C a +70 °C.
Descargas
El DSE 335 no es un simple interruptor; es un gestor de energía. Su gran diferencia radica en que puede configurarse para casi cualquier escenario:
Mains – Gen: El uso estándar de respaldo.
Mains – Mains: Ideal para centros comerciales o industrias con doble acometida de la distribuidora.
Gen – Gen: Para sitios remotos que dependen de dos plantas eléctricas en alternancia.
Medición de Carga: Al medir corriente (mediante TCs), el DSE 335 puede realizar Load Shedding (deslastre de carga), desconectando circuitos no esenciales si el generador está llegando a su límite.

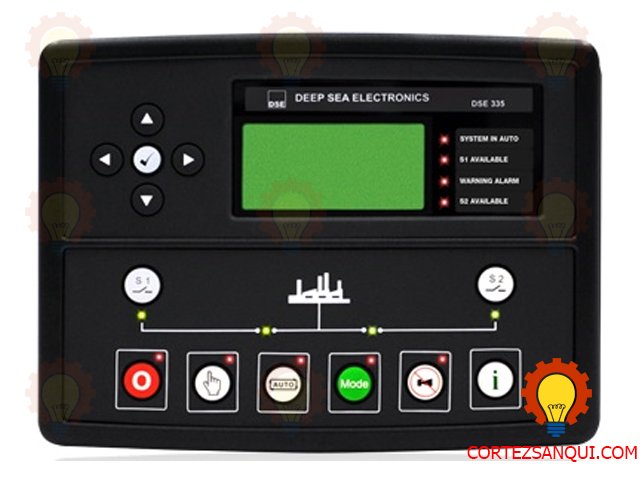

Lo que más nos gusta en ingeniería de este modelo es su pantalla LCD retroiluminada con iconos y texto.
Registro de Eventos (Event Log): Es fundamental. El DSE 335 guarda los últimos eventos con fecha y hora. Si el sistema falló a las 3:00 a.m., podemos entrar al log y ver exactamente qué sensor se disparó.
Check Sync: Tiene una función de chequeo de sincronismo. Si tienes interruptores rápidos, esto asegura que el cambio sea lo más suave posible para los equipos electrónicos sensibles.
Configuración Integral: A través del puerto USB frontal, lo conectamos a la laptop y con el DSE Configuration Suite podemos programar lógicas personalizadas que serían imposibles en un modelo 705 o en un SmartGen básico.
Con el DSE 335, al ser más complejo, los problemas suelen ser de configuración o de sensores:
| Falla en Pantalla | Causa Probable en Campo | Solución Técnica |
| Out of Sync | Las fuentes no están en fase durante una transferencia de transición cerrada. | Revisar la configuración de los umbrales de fase y frecuencia en el software. |
| CT Error (Current Transformer) | Los transformadores de corriente están mal orientados o desconectados. | Verificar la polaridad de los TC (el lado S1 debe mirar a la fuente). |

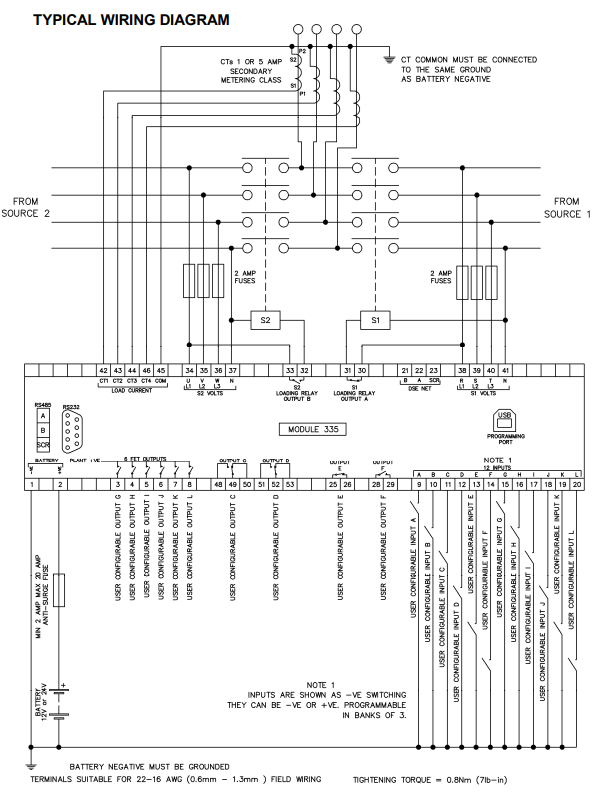

| Source 1/2 Failed | Caída de una fase o fusible de sensado quemado. | Medir voltaje directamente en los bornes de entrada del módulo (bornes 41-44 y 45-48). |
| Not in Auto | Alguien dejó el equipo en Manual después de un mantenimiento. | Cambiar a modo Auto; el icono del candado o la mano debe desaparecer. |
Para que el DSE 335 rinda al 100%, sigue estas recomendaciones de ingeniería:
Instalación de TCs (Transformadores de Corriente): Este es el error #1. Si vas a usar la función de medición de potencia, asegúrate de que los TCs estén en la carga común (después de la transferencia) y no antes. Si los pones antes, el módulo solo medirá una de las fuentes.
Cableado de Comunicación: El DSE 335 brilla por sus puertos RS485 y RS232. Si vas a integrar el ATS al sistema de monitoreo del edificio (BMS), usa cable blindado de par trenzado y asegúrate de colocar la resistencia de terminación de 120 ohms al final de la línea para evitar ruidos.
Referencia de Neutro: Nunca dejes el Neutro “al aire”. El borne de Neutro del DSE 335 debe ser una referencia sólida para que las mediciones de voltaje fase-neutro sean exactas. Un neutro flotante en este equipo puede causar lecturas erráticas que bloqueen la transferencia.
Alimentación Dual Obligatoria: En este nivel de equipo, siempre usamos un DSE 160 (cargador de batería/fuente dual) o alimentamos el módulo tanto desde la batería como desde las fuentes AC. No queremos que el cerebro se apague justo en el momento del cambio de carga.
