El DSE 6120 MKIII no es simplemente una actualización de hardware; es la respuesta de Deep Sea Electronics a la creciente demanda de inteligencia distribuida en sistemas de energía de tamaño mediano y grande. Mientras que el mercado lo etiqueta como un controlador de “gama media”, su capacidad de procesamiento y su flexibilidad lógica lo sitúan en una posición única para gestionar infraestructuras críticas que antes requerían controladores mucho más costosos y voluminosos.

1. El DSE 6120 MKIII: Una Descripción de Ingeniería Profunda

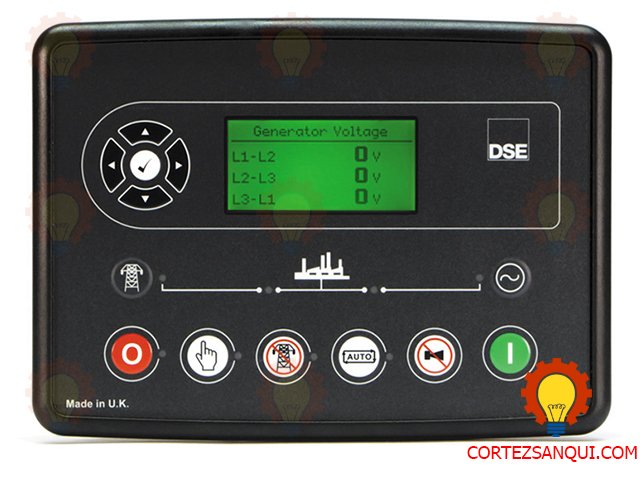

El DSE 6120 MKIII es un módulo de control de Falla de Red Automática (AMF) diseñado para supervisar de manera tridimensional el suministro eléctrico: la salud del motor, la calidad de la energía del generador y la estabilidad de la red comercial (Mains). Su arquitectura se basa en un microprocesador de alta velocidad que permite una monitorización en tiempo real de parámetros eléctricos con una distorsión armónica mínima, asegurando que las transferencias de carga ocurran en el momento preciso para proteger los equipos sensibles.

Diferenciación Tecnológica: La Lógica de PLC Interna

A diferencia de sus predecesores, el MKIII incorpora un Editor de Lógica de Bloques (PLC). Esto significa que el integrador puede programar funciones personalizadas sin necesidad de hardware externo. Por ejemplo, es posible programar que el generador no arranque si la temperatura ambiente es inferior a cierto grado a menos que se active un precalentador, o gestionar bombas de combustible externas basadas en niveles lógicos complejos. Esta capacidad de “personalización total” lo separa de cualquier competidor en su rango de precio.

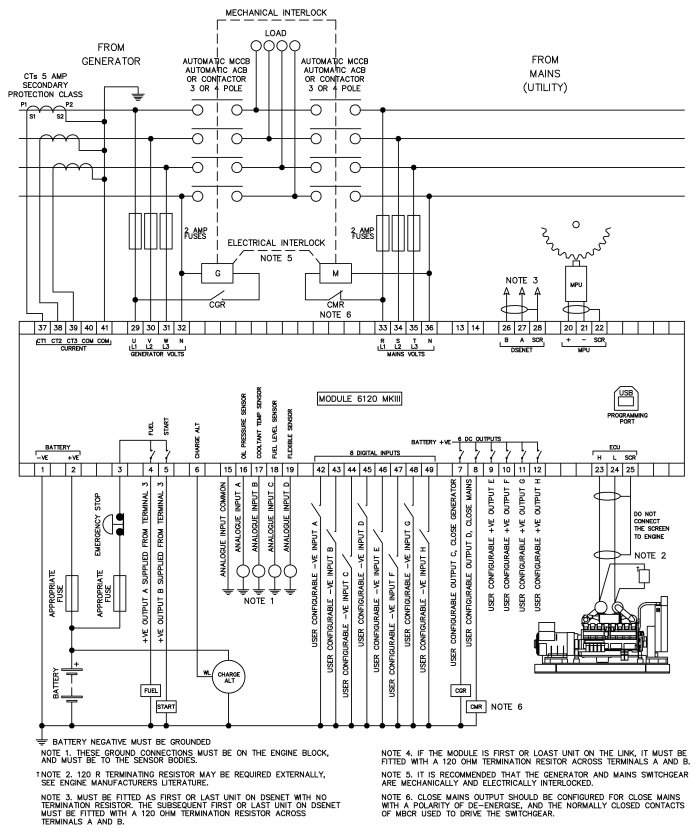

2. Recomendaciones de Instalación para Ambientes de Alta Exigencia

La instalación de un controlador de esta sofisticación requiere atención a detalles que a menudo se pasan por alto en los manuales básicos:

• Aislamiento de Señales de Control: Dado que el 6120 MKIII maneja puertos de comunicación avanzados (RS485/RS232), es imperativo que el cableado de datos esté físicamente separado (al menos 15-20 cm) de los cables de potencia del alternador. Esto evita que el ruido electromagnético corrompa los paquetes de datos de la comunicación CAN o Modbus.

• Gestión de la Referencia de Neutro: En sistemas trifásicos de 4 hilos, asegúrate de que la conexión del neutro de la red y del generador sea sólida. El 6120 MKIII utiliza estas referencias para calcular desequilibrios de fase. Una conexión de neutro floja puede provocar lecturas de voltaje erráticas que dispararán alarmas de “Falla de Red” inexistentes.

• Protección de Entradas Analógicas: Si utilizas sensores resistivos (como el VDO de presión de aceite), evita compartir la línea de retorno de tierra de los sensores con la línea de tierra de alta corriente del motor de arranque. Utiliza un punto de tierra común (Star Ground) para evitar que el “pico” de corriente del arranque queme las entradas analógicas del controlador.

3. Tips de Configuración Avanzada: Maximizando la Eficiencia

Para sacar el verdadero potencial del DSE 6120 MKIII, te recomendamos explorar las siguientes configuraciones mediante el DSE Configuration Suite:

A. Gestión de “Cargas Prioritarias” (Load Shedding)

El MKIII permite configurar salidas para el deslastre de carga. En lugar de permitir que el generador se detenga por sobrecarga, puedes configurar el controlador para que desconecte circuitos no esenciales (iluminación exterior, aire acondicionado de pasillos) mediante contactores externos, manteniendo la energía en las áreas críticas (servidores, quirófanos, producción).

B. Configuración de Mantenimiento Preventivo

No utilices el controlador solo como un interruptor de encendido. Configura los tres niveles de mantenimiento programado. Puedes establecer alertas basadas en:

1. Horas de funcionamiento: Para cambios de aceite y filtros.

2. Calendario real: Para inspecciones trimestrales, gracias a su Reloj en Tiempo Real (RTC) con respaldo de batería. Esto asegura que el generador esté siempre listo y que la garantía del motor se mantenga vigente.

C. Alarma de Robo de Combustible

Una función innovadora del MKIII es su capacidad para detectar caídas bruscas en el nivel de combustible cuando el generador está apagado. Si el sensor de nivel detecta un descenso no justificado por el consumo del motor, el controlador puede activar una salida digital conectada a una sirena o enviar una alerta remota vía Modbus.

4. Comunicaciones y Monitoreo Remoto (Industria 4.0)

El DSE 6120 MKIII es una puerta de entrada al Internet de las Cosas (IoT) industrial:

• Integración Modbus RTU: A través de su puerto RS485, el módulo puede hablar con sistemas SCADA o BMS (Building Management Systems). Esto permite que el jefe de mantenimiento supervise el voltaje de las baterías y el nivel de combustible desde una oficina central o incluso desde otra ciudad.

• Puerto USB Versátil: A diferencia de otros modelos donde el USB es solo para programación, en el MKIII el puerto USB permite una conexión rápida para diagnóstico en campo sin necesidad de fuentes de alimentación externas, ya que el módulo puede alimentarse directamente del puerto USB de la laptop durante la configuración.

5. Tips de Uso Diario y Solución de Problemas (Troubleshooting)

• Análisis del Registro de Eventos: El MKIII almacena hasta 100 eventos detallados. Ante una falla, no te limites a ver la última alarma. Revisa la secuencia; a menudo, una “Baja Presión de Aceite” es precedida por una “Alta Temperatura”, lo que te da una pista real de que el problema podría ser el sistema de enfriamiento y no la bomba de aceite.

• Modo de Suspensión Profunda: Si el equipo estará inactivo por largos periodos (por ejemplo, en una casa de campo), asegúrate de activar el Deep Sleep Mode. Esto reduce el consumo de energía del controlador a niveles mínimos, evitando que la batería de arranque se descargue por el propio monitoreo del equipo.

• Uso del Botón de “Mute”: Recuerda que al presionar el botón de silencio no solo detienes la sirena, sino que en el MKIII, si lo mantienes presionado, puedes acceder a un menú de diagnóstico rápido en la pantalla LCD que muestra el estado de las entradas y salidas en tiempo real, ideal para probar el cableado sin arrancar el motor.

¿Por qué invertir en el DSE 6120 MKIII?

Elegir el DSE 6120 MKIII de Cortez Sanqui es apostar por la continuidad operativa. Es un controlador que perdona errores de configuración básicos gracias a sus protecciones internas, pero que recompensa generosamente al ingeniero que decide profundizar en su lógica de PLC y sus capacidades de comunicación. Es, en esencia, la herramienta definitiva para quienes ven el grupo electrógeno no como un gasto, sino como un seguro de vida para su productividad
