Monitoreo automático de red eléctrica: detecta fallos de la alimentación y actúa al instante
Control de transferencia de carga (ATS): permite cambiar la carga entre la red y el generador sin interrupciones
Arranque manual y remoto: incluye comandos de inicio manual y entrada de arranque remoto
Salidas de estado sólido protegidas: salidas robustas de 1.2 A DC con conmutación a negativo de batería
Interfaz con indicadores LED y programación frontal: permite configurar temporizadores y modos desde el panel
Compatibilidad monofásica/trifásica: admite detección de red en configuración de 1 o 3 fases
Amplio rango de alimentación DC (8–35 V): resistente a caídas de voltaje breves sin necesidad de baterías internas
Descargas
El DSE 705 es un especialista. No controla las protecciones del motor (presión de aceite, temperatura, etc.), eso lo hace el módulo del generador. El 705 se encarga de:
Monitoreo de Red (Mains): Supervisa voltaje y frecuencia.
Señal de Arranque: Envía un contacto seco al generador cuando la red sale de los parámetros.

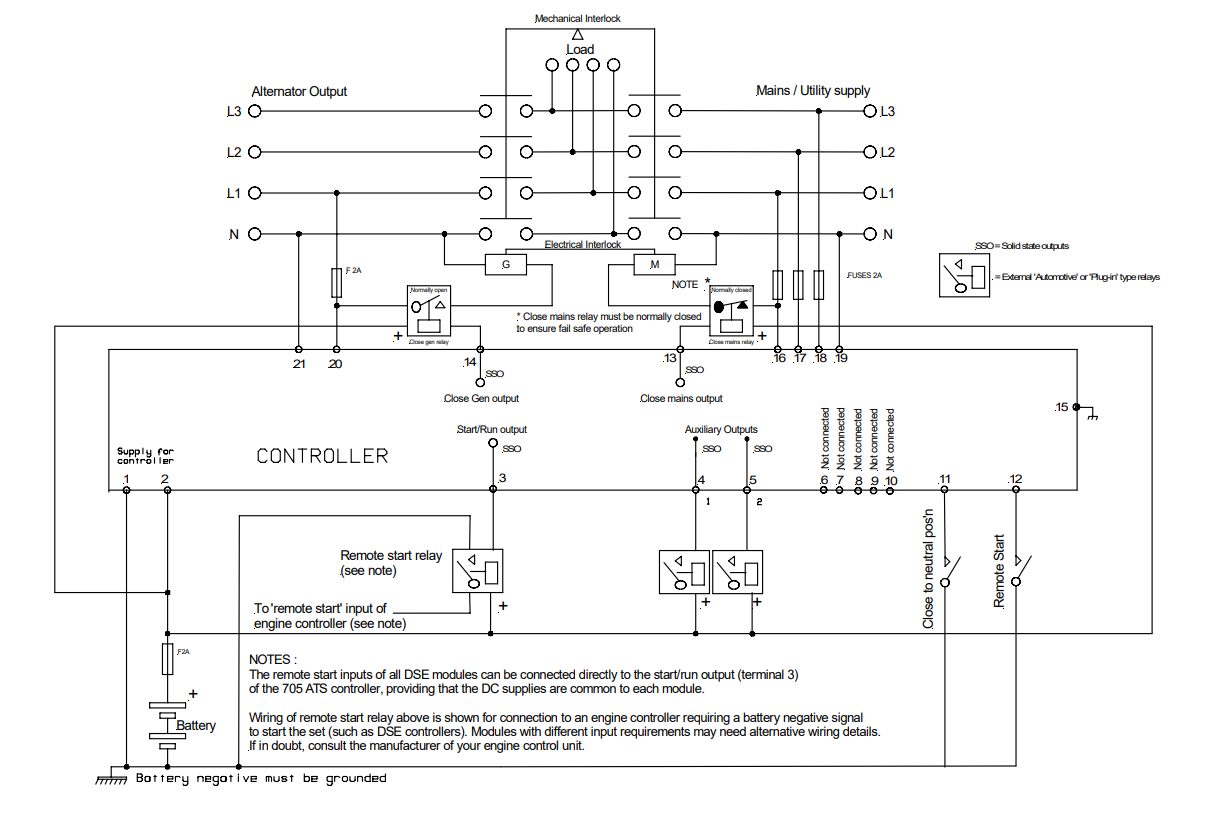

Lógica de Transferencia: Controla el cierre y apertura de los dispositivos de conmutación (contactores o interruptores motorizados).

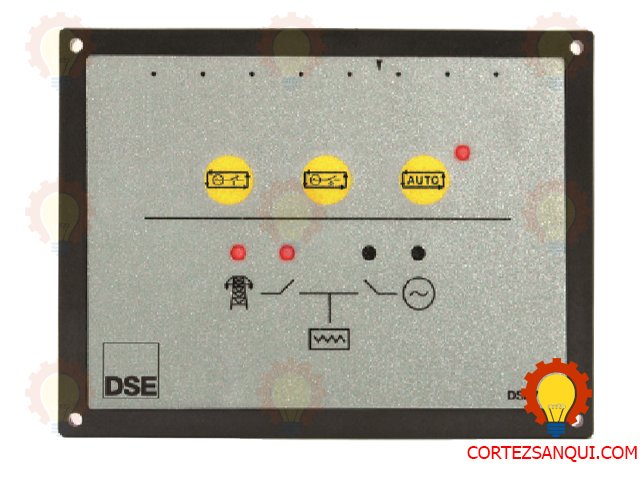

El manejo del DSE 705 es muy táctil y visual, lo que facilita mucho el trabajo del operador en planta.
Modos de Operación: Tienes los botones físicos de Auto, Manual y Test. En modo Test, el equipo arrancará el motor y, dependiendo de la configuración, puede o no transferir la carga.
Configuración por PC: Aunque se puede configurar parcialmente por el panel frontal, lo ideal es usar el software DSE Configuration Suite y la interfaz P810. Esto nos permite en Cortez Sanqui ajustar tiempos de transferencia al milisegundo.
Indicadores LED: Es fundamental conocer los LEDs de “Mains Available” y “Gen Available”. Si el LED parpadea, la fuente está presente pero fuera de los límites programados.
Después de 20 años, uno ya sabe dónde “le duele” al equipo cuando falla:
| Falla Reportada | Causa Probable | Diagnóstico / Solución |
| No manda a arrancar el motor | El módulo está en modo “Manual” o el contacto de salida está quemado. | Cambiar a modo “Auto” y verificar continuidad en la salida de Remote Start. |
| Transferencia “rebota” | Caída de voltaje excesiva al entrar la carga, lo que hace que el DSE crea que la fuente falló. | Aumentar el tiempo de estabilización (Gen Transient Delay) en la configuración. |
| Mains Fail persistente | Fusibles de sensado abiertos o desbalance de fases mayor al 10%. | Medir voltajes de entrada L-N y L-L; revisar integridad de fusibles. |
| No regresa a la Red | El temporizador de retorno (Mains Return Timer) está muy alto o la red está inestable. | Verificar la estabilidad de la red y ajustar el tiempo de retorno (suele ser de 2 a 30 min). |
Para que el DSE 705 no te dé problemas en una instalación industrial, aplica estos consejos:
Referencia de Tierra Común: Asegúrate de que la tierra de la batería del generador y la tierra del tablero de transferencia estén bien vinculadas. Sin una referencia sólida, las señales de control pueden presentar ruido.
El Contacto de Arranque: El DSE 705 envía una señal de “Cierre a Tierra” o un contacto seco. Verifica siempre qué necesita el controlador de tu motor. En Cortez Sanqui solemos usar un relevador de interfaz intermedio para evitar que una falla en el motor dañe el módulo DSE.
Cuidado con la alimentación DC: El DSE 705 es sensible a las caídas de voltaje durante el arranque del motor (Cranking). Si la batería está vieja, el voltaje puede caer por debajo de los 8V y el DSE se reseteará, cancelando la orden de transferencia.
Supresores de Transitorios: Siempre instala diodos supresores (en DC) o varistores (en AC) en las bobinas de los contactores que maneja el DSE. Esto evita que los picos de voltaje inducidos dañen los relevadores internos del controlador.
