El DSE 7320 MKII es ampliamente reconocido en la industria como el “estándar de oro” de los controladores de falla de red automática (AMF). Mientras que modelos menores se limitan a arrancar y parar el motor, el 7320 MKII es prácticamente una computadora de gestión energética integral.

A continuación, presento una descripción profunda y técnica, diseñada para quienes buscan llevar la automatización de sus grupos electrógenos al siguiente nivel profesional, superando la información comercial convencional.

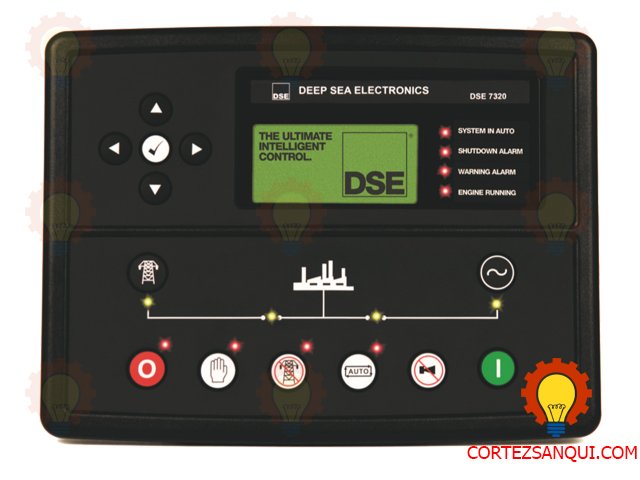

DSE 7320 MKII: El Cerebro de Alta Gama para Sistemas Críticos

El DSE 7320 MKII no es solo un módulo de control; es una plataforma de gestión de activos. Está diseñado para aplicaciones donde el fallo de energía no es una opción, como hospitales, centros de datos y procesos industriales continuos. Su hardware ha sido reforzado respecto a versiones anteriores para ofrecer una velocidad de procesamiento superior y una capacidad de memoria expandida, permitiendo lógicas de control mucho más complejas.

1. Potencia de Control y Lógica PLC Integrada

Una de las características más potentes y menos aprovechadas de este modelo es su Editor de PLC integrado. A diferencia de otros controladores que tienen funciones fijas, el 7320 MKII permite programar condiciones lógicas personalizadas.

• Ejemplo de uso real: Puedes programar el equipo para que, si el nivel de combustible baja del 20%, el controlador active una salida que encienda una bomba de trasiego externa, pero solo si es de día o si el generador está en funcionamiento. Esta flexibilidad elimina la necesidad de instalar PLCs externos adicionales en el tablero, reduciendo costos y puntos de falla.

2. Dual Mutual Standby: La redundancia definitiva

El DSE 7320 MKII permite la configuración de Respaldo Mutuo Dual. Mediante una conexión simple, dos controladores 7320 MKII pueden comunicarse entre sí para alternar el uso de dos generadores.

• Beneficio: El sistema puede equilibrar automáticamente las horas de funcionamiento entre dos equipos o asegurar que, si el generador principal falla al arrancar, el segundo entre en servicio de inmediato sin intervención humana. Esto es vital para sitios remotos de telecomunicaciones.

Recomendaciones de Instalación y Tips de Ingeniería

Para un despliegue de nivel profesional, considera estos puntos que suelen marcar la diferencia entre una instalación estándar y una de excelencia:

Gestión Térmica y de Vibración

Aunque el módulo es robusto, en tableros montados directamente sobre el generador, las vibraciones armónicas pueden afectar los conectores a largo plazo.

• Tip: Utiliza terminales de punta hueca (ferrules) de alta calidad y asegúrate de dejar un “bucle de servicio” en los cables detrás del módulo. Esto evita que la tensión mecánica tire de los pines del controlador. Además, aunque el frontal es IP65, asegúrate de que el tablero tenga ventilación adecuada si se encuentra en climas tropicales, ya que el calor acumulado dentro del cofre metálico puede reducir la vida útil de los componentes electrónicos.

Monitoreo de Corriente y Tierra

El 7320 MKII ofrece una precisión de medición de clase 1. Para aprovecharla:

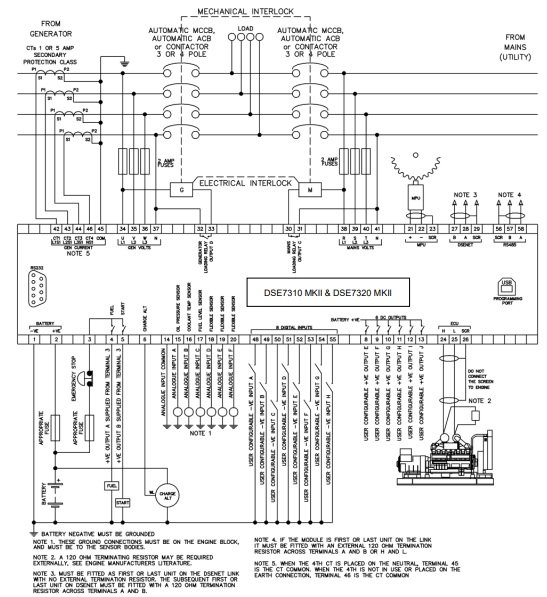

• Instalación de CTs: Asegúrate de que los transformadores de corriente (CT) estén orientados correctamente (K hacia la fuente, L hacia la carga). Una inversión en un solo CT causará lecturas de potencia (kW) erróneas o negativas, lo que disparará alarmas falsas de protección de potencia inversa.

• Protección de Neutro: Este controlador permite monitorear la corriente de falla a tierra. Configurar esta protección es crítico en instalaciones industriales para evitar incendios o daños mayores en el alternador ante un fallo de aislamiento.

Tips de Configuración mediante DSE Suite

El software de configuración es donde el 7320 MKII realmente brilla. Aquí tienes tres recomendaciones de experto:

1. Monitoreo Remoto vía RS485/RS232: El módulo cuenta con puertos Modbus RTU integrados. No lo dejes aislado; conéctalo a un sistema BMS (Building Management System) o utiliza una pasarela Gateway para monitorear el generador desde tu celular. Poder ver la presión de aceite y el voltaje de batería en tiempo real antes de que ocurra una falla ahorra miles de dólares en reparaciones reactivas.

2. Configuración de Cargas Prioritarias (Load Shedding): El 7320 MKII tiene la capacidad de gestionar hasta 5 etapas de “deslastre de carga”. Si el generador se sobrecarga, el controlador puede enviar señales para apagar circuitos no esenciales (como aires acondicionados de oficinas) mientras mantiene la energía en áreas críticas.

3. Curvas de Sensor Personalizadas: Si estás usando un motor antiguo con sensores analógicos raros, el software te permite crear “curvas personalizadas” de resistencia vs. temperatura/presión. Esto hace que el 7320 MKII sea compatible con prácticamente cualquier motor del mercado, por muy exótico que sea.

Seguridad y Mantenimiento Preventivo

El registro de eventos del 7320 MKII es masivo (hasta 250 eventos).

• Recomendación de campo: Durante las visitas de mantenimiento, exporta el archivo de eventos a un Excel. Al analizarlo, busca patrones de “Bajo Voltaje de Red”. A menudo, los problemas que los clientes reportan como “fallas del generador” son en realidad problemas de la calidad de energía de la red pública que están forzando arranques innecesarios. Ajustar los tiempos de transferencia puede salvar mucho combustible y desgaste innecesario del motor.

En conclusión, el DSE 7320 MKII es la inversión más inteligente para quien busca control absoluto. Su capacidad de expansión (hasta 3 módulos de expansión de E/S) asegura que, aunque tu planta eléctrica crezca en complejidad, el controlador siempre estará a la altura de la tarea
