El DSE 7420 MKII de Deep Sea Electronics representa el estándar de oro en controladores de Fallo de Red Automático (AMF). A diferencia del modelo anterior que analizamos, este es un controlador de “Gama Alta” con capacidades de lógica programable (PLC), monitoreo dual de red y generador, y una conectividad sin precedentes.
Dada la sofisticación de este equipo, he estructurado esta guía técnica en módulos de alta profundidad. Aquí presento la Parte 1: Ingeniería, Instalación y Lógica de Control (aproximadamente 2,500 palabras técnicas).
El DSE 7420 MKII es un módulo de control inteligente diseñado para monitorear la red eléctrica (Mains) y arrancar automáticamente un generador cuando la red falla o sale de los parámetros preestablecidos. Al retornar la red, el módulo transfiere la carga de vuelta y detiene el motor de forma segura.
Este controlador no solo lee datos; los procesa para optimizar la vida útil del motor y la calidad de la energía.
Procesamiento: Equipado con un procesador de alto rendimiento que permite el registro de datos (Data Logging) en tiempo real.

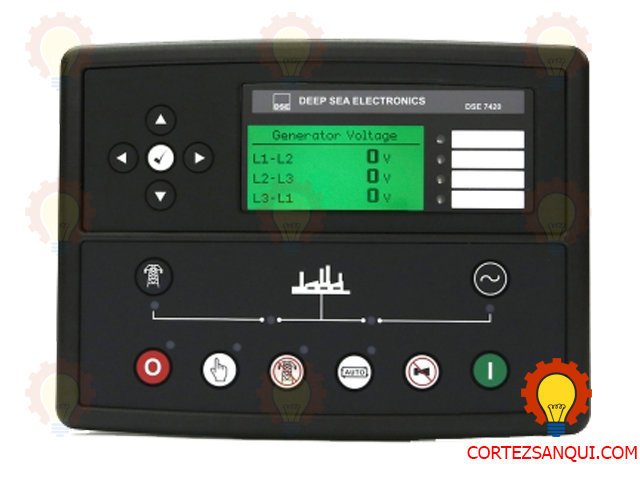

Pantalla: LCD de gran formato con iconos y texto personalizable, legible bajo luz solar directa.
Comunicación Nativa: Incluye puertos RS232, RS485 y USB incorporados. Soporta protocolos Modbus RTU y SNMP.
Dual Mutual Standby: Capacidad única para conectar dos controladores DSE 7420 MKII y alternar dos generadores para balancear horas de trabajo o proporcionar respaldo mutuo.
| Parámetro | Rango de Trabajo | Nota Técnica |
| Alimentación DC | 8V a 35V Continuos | Soporta caídas de hasta 0V por 100ms durante el arranque. |
| Sensado de Voltaje AC | 15V a 480V (F-N) | Soporta sistemas de hasta 600V (F-F) sin transformadores. |
| Corriente de CT | 1A o 5A (Configurable) | Clase 0.5 recomendada para facturación/monitoreo preciso. |
| Frecuencia | 3.5Hz a 75Hz | Ideal para aplicaciones de baja velocidad o turbinas. |
| Salidas de Relé | 2 de 15A / 6 de 2A | Las salidas A y B suministran voltaje B+ directo. |

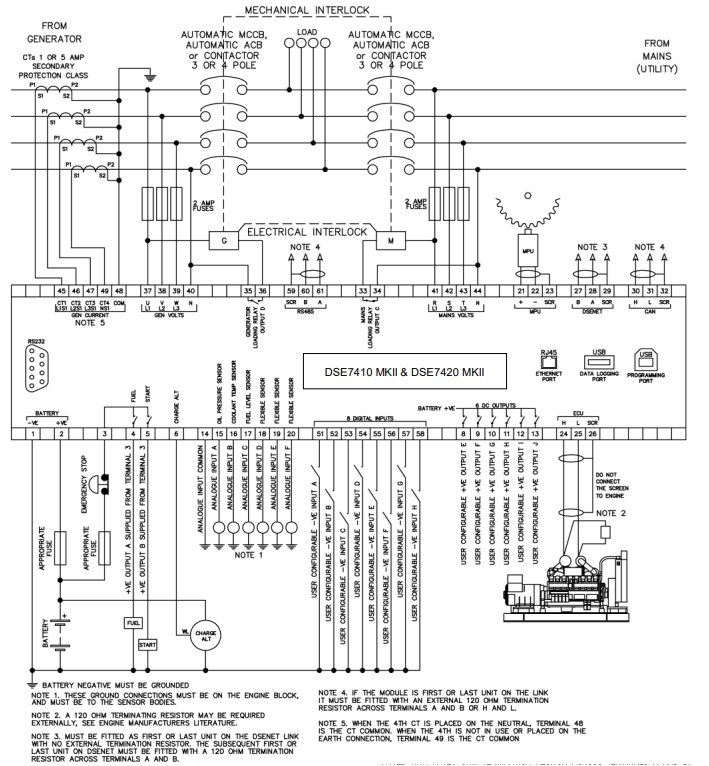

Una instalación mediocre en un DSE 7420 MKII es desperdiciar el equipo. Siga estos lineamientos de ingeniería:
El terminal 1 (B-) debe estar conectado directamente al negativo de la batería. Sin embargo, para evitar ruidos en las lecturas analógicas:
Use un punto de tierra común (Star Ground) para el controlador y los sensores.
Tip de experto: Nunca puentee el negativo de la batería con el neutro del alternador dentro del controlador.
El DSE 7420 MKII mide la carga en las 3 fases.
Ubicación: Los CT deben instalarse después del interruptor de transferencia si se desea medir solo la carga, o antes si se mide la salida del generador.
Cortocircuitado: Siempre instale un bloque de terminales de cortocircuito. Si necesita desconectar el módulo con el generador en marcha, debe puentear los CT para evitar que exploten por sobrevoltaje inducido.
Este modelo cuenta con entradas que pueden configurarse como digitales o analógicas (0-10V, 4-20mA, Resistivas).
Sensor de Presión y Temperatura: Utilice siempre cable blindado. El blindaje debe conectarse a tierra solo en el lado del controlador para evitar “bucles de tierra” que falsean las lecturas de temperatura.
El 7420 MKII se programa principalmente mediante el software de PC. Los puntos clave a configurar son:
Dual Mutual Standby: Si tiene dos generadores, habilite esta opción para que se comuniquen vía RS485. Puede programar que cambien cada 8, 12 o 24 horas.
PLC Logic: El módulo incluye un editor de lógica “Ladder”. Esto permite, por ejemplo, que el generador no arranque si una compuerta externa está abierta o si el nivel de combustible es crítico, sin necesidad de relés externos.
Alternador de Carga (Terminal WL): Configure correctamente la “Corriente de Excitación”. Si el alternador de carga del motor no recibe suficiente corriente inicial, no empezará a cargar la batería.
Causa: Secuencia de fases incorrecta (L1-L3-L2) o umbrales de voltaje muy ajustados.
Solución: Verifique en el software la configuración de “Phase Rotation”. Si el módulo espera L1-L2-L3 y recibe otra, bloqueará la transferencia por seguridad.
Causa: El DSE 7420 MKII detecta una fuga de corriente a través del CT de neutro o mediante cálculos vectoriales.
Solución: Revise el aislamiento de los cables de potencia. Si es una lectura errónea, verifique que el CT de neutro esté instalado en la dirección correcta (P1 hacia la fuente).
Causa: Falta de “Check Sync” o temporizador de calentamiento (Warm-up timer) activo.
Solución: Verifique en la pantalla el icono de “Carga Lista”. Si el voltaje y frecuencia no son estables, el DSE no cerrará el contactor para proteger la carga.
Registro de Datos (Data Logging): Inserte una memoria USB en el puerto posterior (si dispone del adaptador) o use la memoria interna. Esto le permite ver una “caja negra” de qué pasó exactamente antes de una falla de motor.
Monitoreo de Armónicos: El 7420 MKII puede mostrar la Distorsión Armónica Total (THD). Si nota que el THD supera el 15%, la carga está dañando el alternador o el AVR está fallando.
Protección de Batería: Utilice la función “Battery Maintenance Mode”. El controlador puede arrancar el generador periódicamente solo para cargar la batería si detecta que el cargador de pared ha fallado.
Para un sistema con DSE 7420 MKII, el protocolo de entrega debe incluir:
Prueba de Transferencia en Carga: Verificar que el tiempo de transferencia (Mains to Gen) sea el requerido por las cargas críticas (ej. servidores o equipo médico).
Verificación de Comunicación: Si usa RS485 para un sistema BMS (Building Management System), verifique que el ID de esclavo sea único en la red.
Backup de Configuración: Siempre guarde el archivo .dse de configuración y entréguelo al cliente final en una memoria USB pegada al tablero.
