Sincronización y reparto de carga kW/kvar automáticos entre hasta 32 generadores
Control integrado de gobernador y regulador AVR para ajuste de frecuencia y tensión
Protección ROCOF, vector shift y detección de fallo de red (“dead bus sensing”)
Modo de arranque secuencial y programación de turnos de ejercicio y balanceo de horas

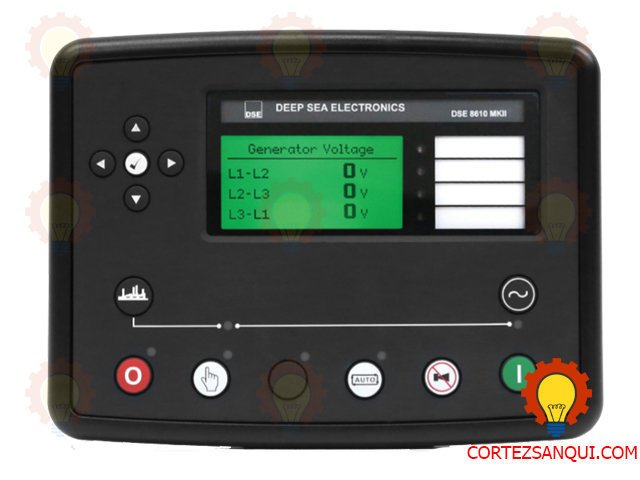

Interfaz LCD de 4 líneas iluminada con menú, alarmas y registro de eventos

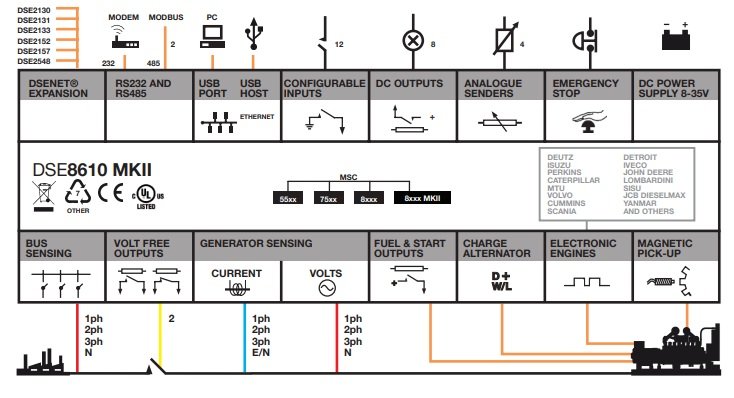

Conectividad USB, RS‑232, RS‑485, Ethernet y CAN J1939 para control y telemetría
Carcasa de panel IP65, rango térmico amplio (–30 °C a +70 °C), True RMS y sampling de 40 kHz
Descargas
Para que dos o más generadores se conecten al mismo bus sin explotar o causar daños mecánicos severos, el DSE 8610 MKII debe garantizar que se cumplan cuatro condiciones exactas antes de cerrar el interruptor (GGB – Generator Gear Breaker):
Igualdad de Voltaje: La diferencia de potencial entre el generador y el bus debe ser mínima (típicamente <5%).
Igualdad de Frecuencia: Deben girar a la misma velocidad eléctrica (típicamente <0.1 Hz de diferencia).
Concordancia de Fase (Ángulo): Las ondas senoidales deben estar “alineadas”. El DSE busca un ángulo de fase cercano a 0°.
Secuencia de Fases: Ambas deben ser L1-L2-L3. (Esto se verifica en la instalación inicial).
El 8610 MKII actúa como un director de orquesta a través de tres interfaces críticas:
Interfaz MSC (Multi-Set Communication): Es el “sistema nervioso”. Un bus de comunicación RS485 de alta velocidad que conecta todos los controladores 8610 MKII. A través de este cable, los generadores “deciden” quién arranca primero y cuántos kW debe aportar cada uno.
Interfaz de Gobierno (Governor): Salida analógica (+/- 10V DC) o vía CANbus para controlar la velocidad del motor (Inyección).
Interfaz de AVR (Regulador de Voltaje): Salida analógica para controlar la excitación del alternador y, por ende, el voltaje y los kVAr.

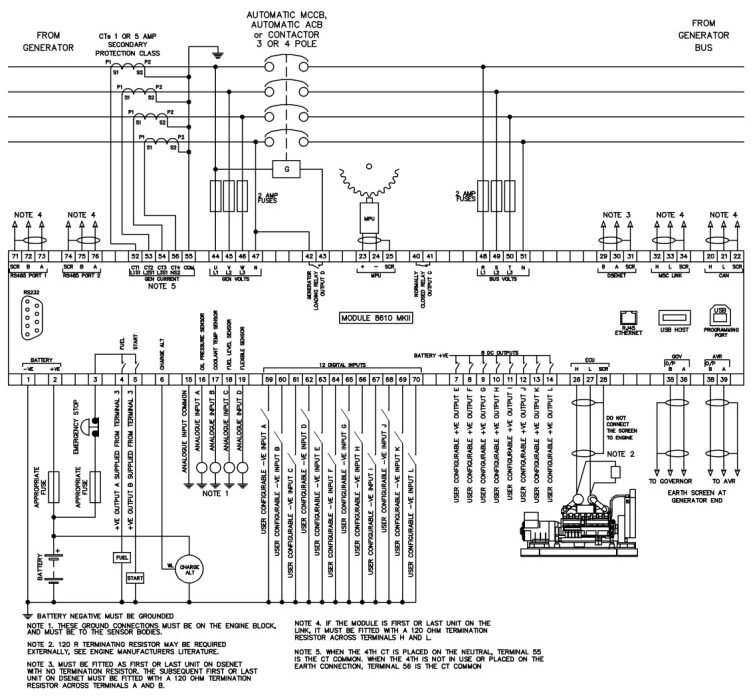

La instalación de un sistema de sincronismo es exponencialmente más crítica que la de un sistema AMF simple.
El cable MSC debe ser un par trenzado blindado de alta calidad (120 ohms).
Topología: Debe ser una “cadena” (Daisy Chain), no una estrella.
Terminación: Debe haber una resistencia de 120Ω en el primer y en el último controlador de la red.
Importante: Si el enlace MSC falla, los generadores no podrán repartir carga y podrían dispararse por potencia inversa.
Para el sincronismo, los CT deben ser de Clase 0.2 o 0.5. Cualquier error de medición en la corriente resultará en un reparto de carga desigual, donde un generador “empujará” al otro.
Es vital identificar si su motor usa una señal de voltaje (0-10V) o PWM para el control de velocidad. El DSE 8610 MKII es universal, pero una conexión errónea puede acelerar el motor a niveles peligrosos.
Para sincronizar correctamente, debemos configurar los lazos de control PID (Proporcional, Integral, Derivativo) en el software DSE Configuration Suite.
Arranque el generador en solitario.
En la pestaña “Sincronizador”, ajuste la ganancia P (Proporcional). Si el motor oscila en velocidad, reduzca P. Si es muy lento para alcanzar la frecuencia, aumente P.
El objetivo es que el “Synchroscope” en la pantalla del DSE se mueva lentamente en sentido horario.
Mientras el generador está en paralelo con otros, observe el Factor de Potencia.
Si el generador absorbe reactivos (kVAr negativos), aumente el voltaje nominal o ajuste el lazo de control del AVR en el software.
Causa: El generador no logra igualar la frecuencia del bus.
Solución: Revise si el Gobernador tiene suficiente “rango”. Si el bus está a 60.1 Hz y el Gobernador solo llega a 60.0 Hz, nunca sincronizará. Aumente el límite de velocidad en el motor.
Causa: Un generador se convierte en motor. En lugar de dar energía, la absorbe del bus.
Solución: Esto ocurre por un fallo en el sistema de combustible o una sintonía PID muy pobre. El DSE 8610 MKII disparará el interruptor para evitar daños mecánicos al cigüeñal.
Causa: Interferencia electromagnética o cable roto.
Solución: Verifique la continuidad del blindaje del cable. Asegúrese de que los cables de comunicación no viajen por la misma canalización que los cables de potencia de 480V.
El 8610 MKII tiene una función inteligente: si varios generadores arrancan tras un apagón total, el primero que alcance el voltaje y frecuencia nominal “toma” el bus cerrando su interruptor. Los demás detectan que el bus ya tiene energía y proceden a sincronizarse con él. Esto evita cortocircuitos por cierres simultáneos.
Esta es la clave para la eficiencia de combustible en plantas grandes. El DSE 8610 MKII puede configurarse para:
Arrancar/Parar generadores según la demanda: Si la carga es baja (20%), solo queda uno encendido. Si la carga sube al 80%, el sistema ordena el arranque automático del segundo generador, lo sincroniza y reparte la carga.
Balance de Horas: El sistema siempre arrancará el generador que tenga menos horas de uso para mantener la flota nivelada.
