Salida DC 24 V a 5 A ideal para mantener baterías tipo gel o AGM en standby con alta eficiencia
Amplio rango de entrada AC (90 V–305 V, 45–65 Hz), funciona durante arranque y operación del generador
Protecciones integradas: protección contra cortocircuito, polaridad inversa, limitación de corriente y relé de falla de carga
Diseño compacto (≈129.6 × 138.5 × 50 mm, 0.3 – 0.4 kg) con montaje vertical DIN o horizontal sobre chasis
LEDs indicadores de estado y detección de batería (solo variante ‑02) y modo Boost manual para recarga rápida
Descargas
El DSE BC2405 no es un cargador convencional de taller; es un cargador de flotación inteligente. Su función principal es compensar la autodescarga natural de la batería y alimentar las cargas constantes del sistema (como el panel de control del generador) sin sobrecargar las celdas.
2. Float (Flotación): Mantiene la batería a un voltaje constante para preservarla al 100% de su capacidad indefinidamente.
Operación en Paralelo: Está diseñado para permanecer conectado incluso mientras el alternador del motor está funcionando o durante el arranque (cranking), sin dañarse.
La correcta instalación garantiza que el cargador no se sobrecaliente y cumpla con su vida útil.
Montaje:
Vertical (Recomendado): Se monta en riel DIN. Esto favorece el “efecto chimenea” para el enfriamiento por convección natural.
Horizontal: Se puede atornillar directamente al chasis del panel.

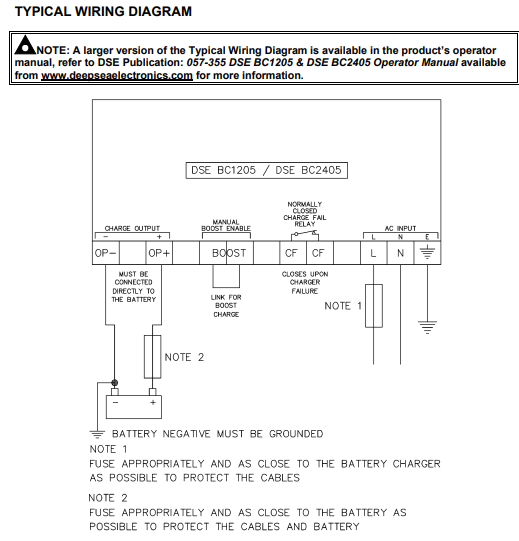

Cableado:
Entrada AC: Acepta un rango amplio de 90V a 305VAC (fase-neutro).1 Se recomienda usar cable de al menos 1.5mm^2 (AWG 16).
Salida DC: Conectar directamente a los bornes de la batería.14 Usa cables de calibre adecuado para evitar caídas de voltaje ($2.5\text{ mm}^2$ o AWG 13 es ideal para 5A.
Protecciones Externas: Se recomienda instalar un fusible de 3.5A (para 230V) o 6.3A (para 110V) de tipo retardado en la entrada de corriente alterna.
El dispositivo cuenta con un potenciómetro de ajuste accesible a través de un pequeño orificio en la carcasa.
Ajuste de Voltaje: El voltaje de salida viene calibrado de fábrica para baterías de Plomo-Ácido, pero puede ajustarse entre 25.6V y 30.3V.
Nota: Usa una herramienta de ajuste aislada para evitar cortocircuitos internos.
Indicadores LED:
Verde fijo: Operación normal / Flotación.
Rojo intermitente/fijo: Indica condiciones de fallo (batería no detectada, polaridad inversa o sobrecorriente).
| Síntoma | Causa Posible | Solución |
| LED Apagado | No hay entrada de AC o fusible interno quemado. | Medir voltaje en terminales L y N. Revisar fusibles externos. |
| LED Rojo encendido | Polaridad invertida o batería dañada. | Verificar que (+) vaya a (+) y (-) a (-). Probar con una batería sana. |
| Batería no carga | Voltaje de batería demasiado bajo < 8V. | El cargador necesita detectar al menos 8V para iniciar. Recuperar la batería externamente. |
| Calentamiento excesivo | Mala ventilación o cortocircuito en celdas. | Verificar espacio libre alrededor del cargador o medir corriente de salida. |
Limpieza: Mantener las ranuras de ventilación libres de polvo y grasa. No usar líquidos limpiadores.
Inspección de Terminales: Los tornillos de los terminales pueden aflojarse por la vibración del motor. Reapretar anualmente a un torque de 0.4Nm
Ambiente: Evitar la instalación en áreas con humedad directa o vibración extrema (mejor montar en el gabinete de control que directamente sobre el motor).
Compensación de Temperatura: Si tu grupo electrógeno está en un clima extremo, recuerda que las baterías requieren un voltaje de flotación menor en calor y mayor en frío. Ajusta el potenciómetro según la tabla del fabricante de tu batería.
No usar como Fuente de Poder pura: Aunque puede funcionar, este equipo está diseñado para ver una batería (carga capacitiva). Si lo usas solo como fuente sin batería, podrías notar rizado en el voltaje de salida.
