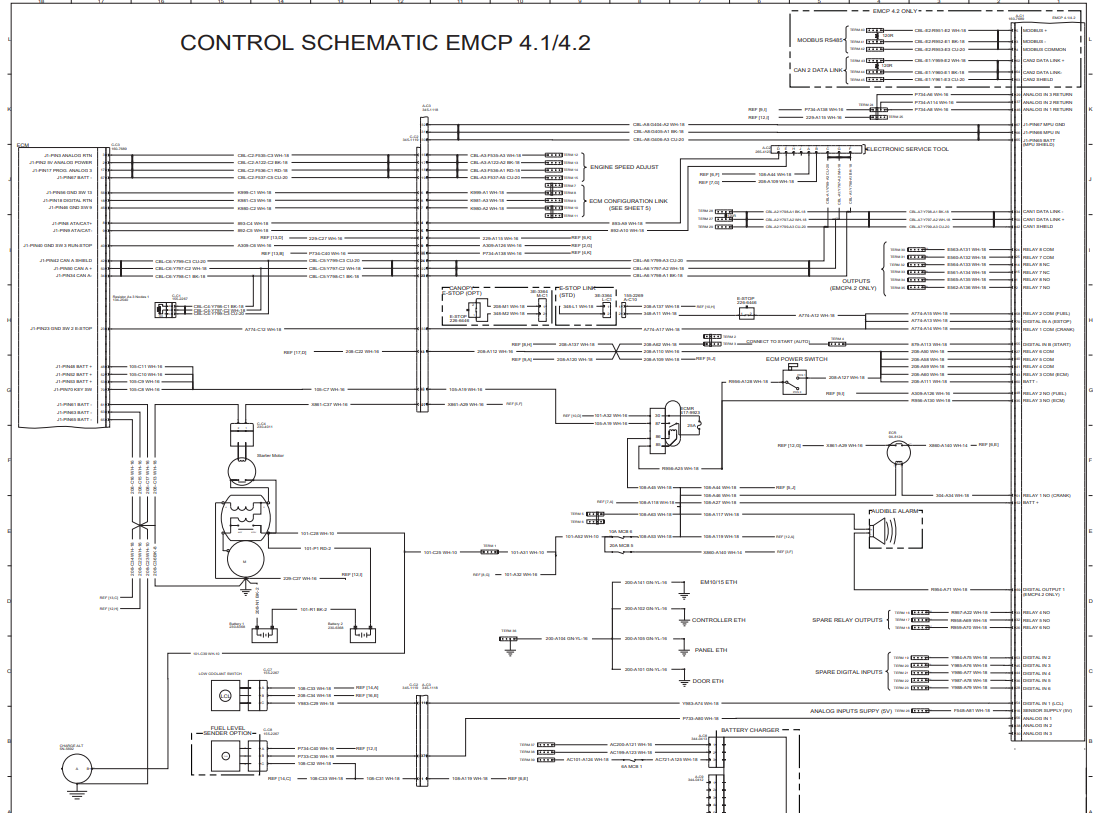

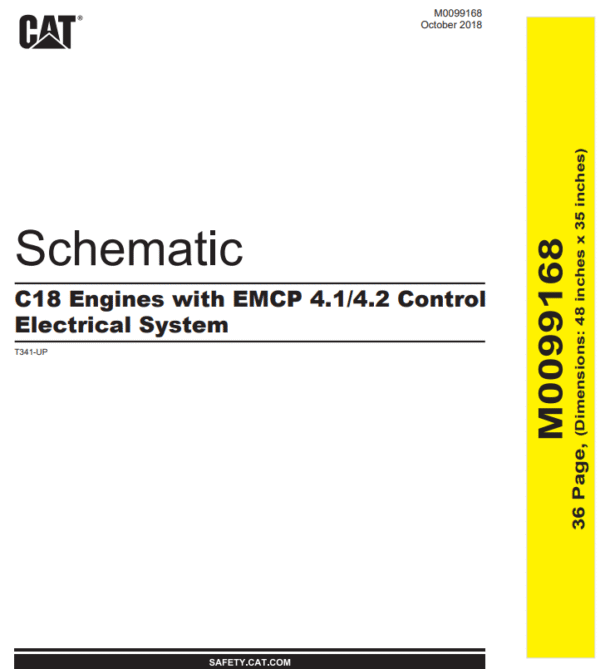

Este documento técnico es el esquema eléctrico oficial para grupos electrógenos Caterpillar con motor C18 (aplica también a C13 y C15) equipados con controladores EMCP 4.1/4.2. Incluye simbología, identificación de arneses, terminales y circuitos (arranque, paro de emergencia, cargador de baterías, sensores de temperatura/presión/ nivel, CTs de protección, excitación, etc.), así como opciones de panel, AVR y conexiones de protección y comunicaciones (Modbus RS-485 y CAN). Con esta guía puedes verificar cableados de generador-motor, comprobar entradas/salidas digitales y análogas del EMCP, y resolver fallas de arranque, sobrevoltaje o señales de nivel/temperatura. El EMCP 4.x es un sistema de control y protección con medición de potencia, relés de protección y comunicaciones para supervisión local y remota; en su versión 4.2 soporta enlace SCADA vía RS-485 y expansión de E/S. Los sets CAT C18 cubren rangos típicos de 500–750 kW (60 Hz) y 550–715 kVA (50 Hz), por lo que este esquema resulta útil para operación, mantenimiento y diagnósticos en campo.   IMPORTANTE: Una vez recibido el link en el correo, estará vigente por 7 días. No olvidar descargar el documento.
