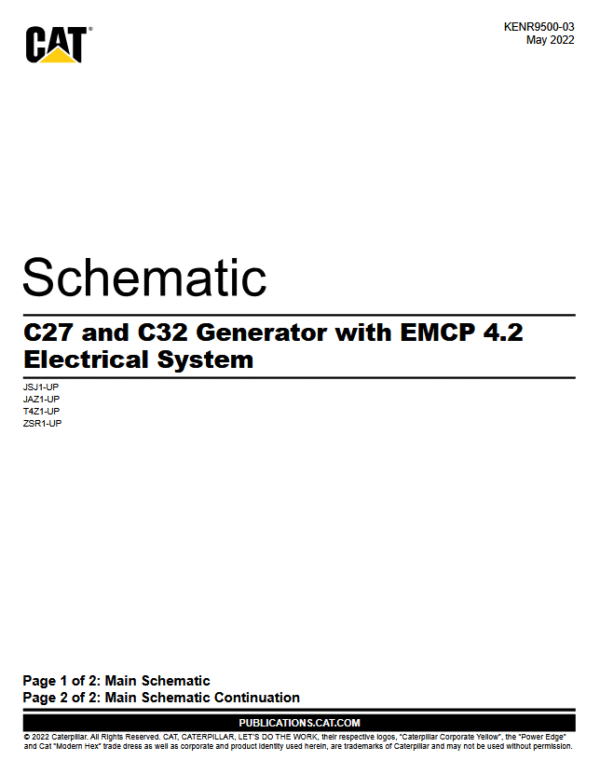

Este archivo en PDF contiene el diagrama eléctrico oficial para generadores Caterpillar C27 y C32 equipados con el controlador EMCP 4.2. El paquete incluye dos volúmenes: “Main Schematic” (Vol. 1) y su continuación (Vol. 2), con identificador de medio KENR9500‑03 (mayo 2022). En la carátula se especifica el número de parte del esquema 359‑9931 y que los componentes se muestran en un grupo electrógeno completamente operable en estado desenergizado, además de la leyenda de símbolos y códigos de color de arneses y terminales.

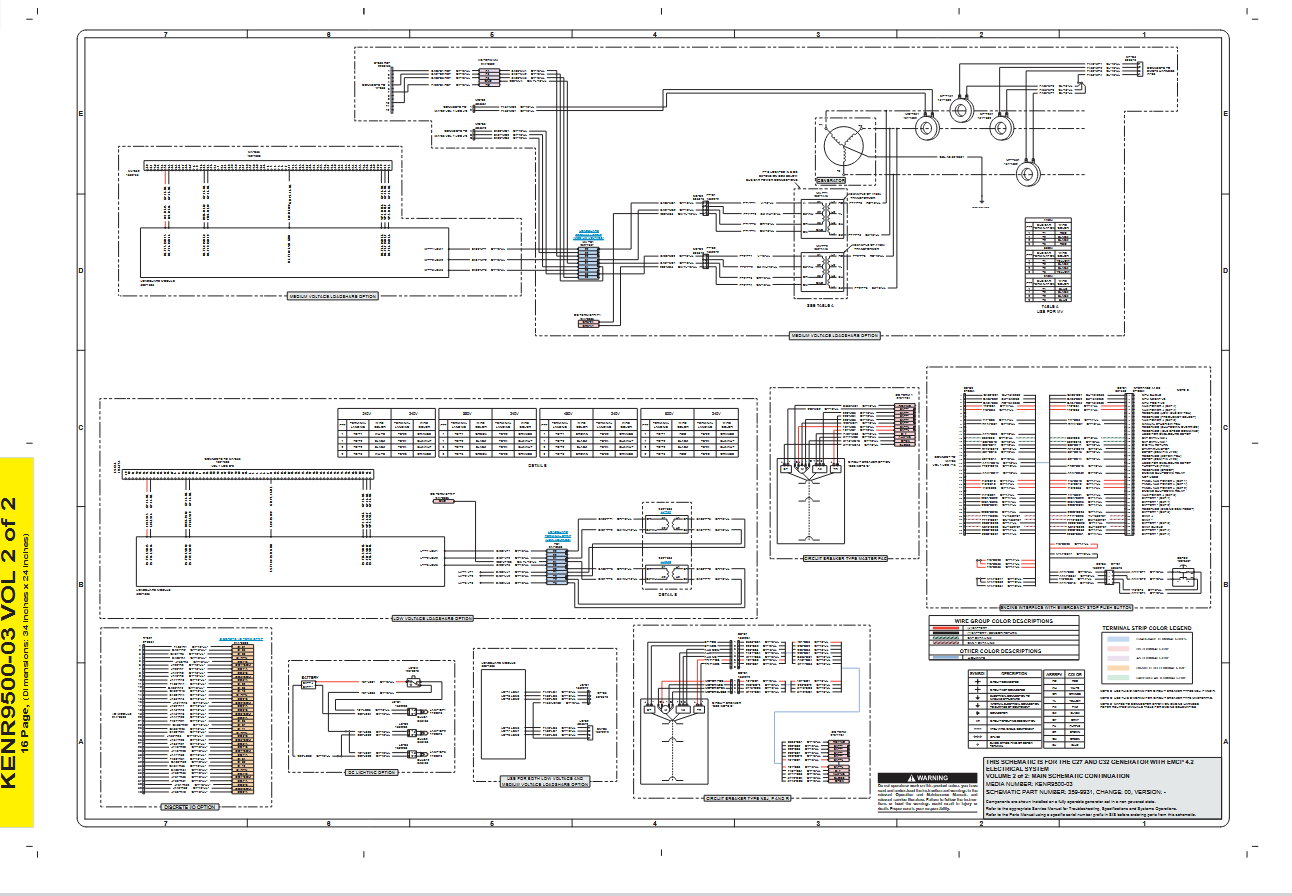

El esquema cubre opciones y tiras de terminales clave para integración y mantenimiento, incluyendo: Loadshare en baja y media tensión, tiras de terminales AC/DC, I/O discreto, interfaz al motor con paro de emergencia, y opciones de iluminación y calefactor de agua de chaqueta; también ilustra tipos de interruptor (NSJ, P, R y Masterpact) presentes en tableros de conmutación.

Como referencia del equipo, los grupos electrógenos Cat C27 (60 Hz) entregan 680–800 kW con aceptación de 100 % de carga en un paso y cumplimiento ISO 8528‑5; los C32 (60 Hz) cubren 830–1250 ekW con prestaciones similares para aplicaciones en espera, prime y misión crítica.

Acerca del controlador, EMCP 4.2/4.2B integra medición de potencia, protecciones, control y monitoreo del motor y generador, con funciones como Auto/Start/Stop, ajuste de velocidad/voltaje y opciones de expansión/monitor remoto. Estas capacidades explican la presencia de las tiras de I/O, enlaces de datos (CDL/CAN/Ethernet) y terminales de loadshare mostrados en el diagrama.
