Control automático de conmutación ATS para sistemas monofásicos y trifásicos (1P2W/3P4W)
Detección de bajo voltaje y fallo de fase en la red principal para garantizar transferencias seguras
Retrasos ajustables mediante potenciómetros (1–60 s) tanto para red como generador
Relés de salida robustos: capacidad de 16 A @ AC250 V para transferencia y arranque de generador
Carcasa modular de ABS autoextinguible, con terminales enchufables y montaje DIN 35 mm o tornillo
Indicadores LED para estado de red, generador y posición del relé
Alta inmunidad EMI (interferencias electromagnéticas), ideal para instalaciones industriales

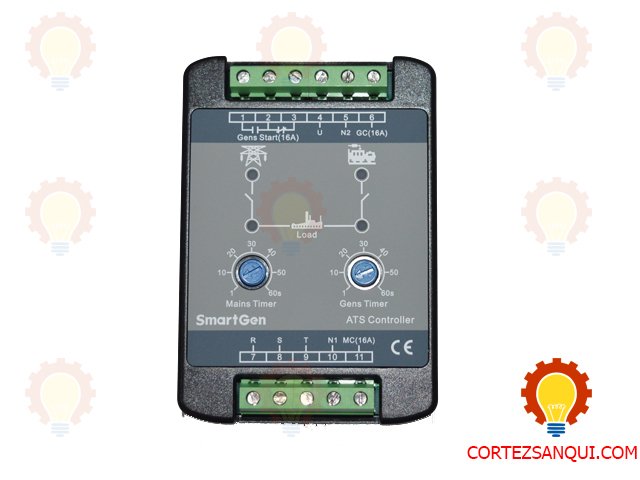

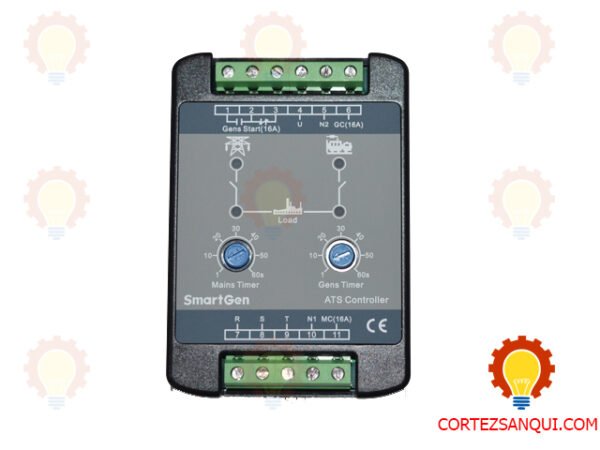

El HAT310 es un módulo de control de transferencia automática (ATS) para sistemas de dos fuentes. Su diseño está optimizado para:
Sistemas Monofásicos: Es ideal para casas, oficinas pequeñas o torres de telecomunicaciones.
Espacios Reducidos: Su tamaño es extremadamente pequeño, lo que nos permite instalarlo en tableros donde un controlador estándar no cabría.

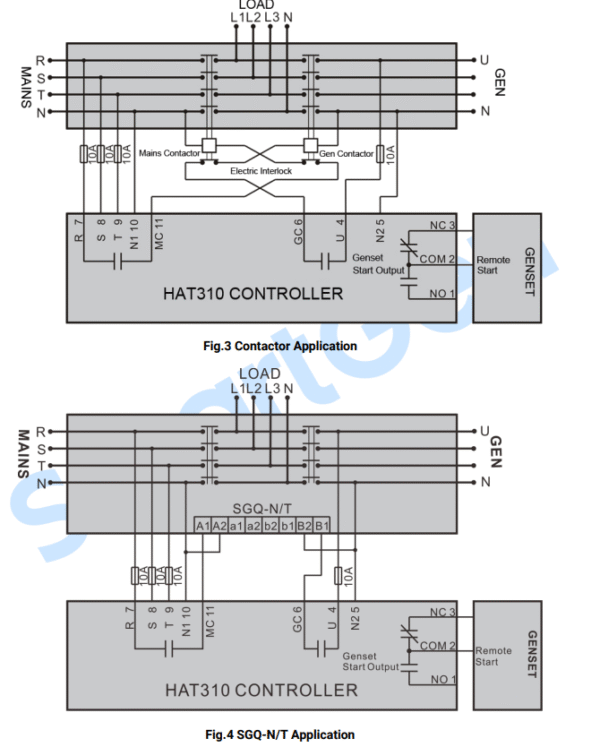

Control de Contactores: Está diseñado principalmente para enviar señales a contactores de potencia o relevadores intermedios.
Este equipo es lo más cercano a una solución de “conectar y usar” que tenemos en el catálogo de SmartGen.
Interfaz de LEDs: Todo el estatus se lee mediante luces. Tienes indicadores para “Mains Normal”, “Gen Normal”, y el estado de la transferencia.
Sin Programación Compleja: A diferencia de otros modelos que requieren una PC, el HAT310 viene con retardos de tiempo fijos o ajustables mediante potenciómetros/switches internos (dependiendo de la revisión de hardware), lo que evita errores de programación en sitio.
Arranque Remoto: Envía la señal de arranque al motor de forma automática en cuanto detecta que el voltaje de red cae por debajo del umbral crítico.
Debido a su sencillez, las fallas suelen ser externas al controlador. Aquí lo que más vemos en las rutas de servicio de Cortez Sanqui:
| Síntoma | Causa Probable | Solución Técnica |
| No detecta la Red (Mains) | Fusible de sensado quemado o voltaje por debajo de 160V AC. | Medir voltaje en bornes 1 y 2. Reemplazar fusibles de protección. |
| El Generador arranca y para | El controlador no recibe la señal de “Gen Normal” (voltaje de retorno). | Verificar que el alternador esté excitando y llegue voltaje a las entradas de sensado del Gen. |
| No manda señal de arranque | El relevador interno de salida está pegado o el cableado al motor está abierto. | Probar el cierre del contacto seco manualmente con un puente temporal. |
| LEDs parpadean erráticamente | Ruido eléctrico severo o mala referencia de neutro. | Revisar que el neutro de red y generador estén bien unidos en el punto de medición. |
Para asegurar que este controlador dure años en el clima de Nicaragua, sigue estas tres reglas de oro:
Protección Eléctrica: El HAT310 se alimenta directamente del voltaje que sensa (160~280V AC). Es vital instalar fusibles de acción rápida (1A a 2A) en las entradas de Red y Generador. Sin ellos, una sobretensión en la red destruirá el módulo instantáneamente.
Uso de Relevadores de Interfaz: Aunque sus salidas dicen soportar cierta corriente, en Cortez Sanqui siempre recomendamos usar relevadores de riel DIN entre el HAT310 y las bobinas de los contactores. Esto protege al controlador contra los arcos eléctricos de las bobinas grandes.
Montaje y Vibración: Al ser un equipo pequeño, a veces se instala dentro del gabinete del propio generador. Evita esto. La vibración del motor termina aflojando las terminales verdes enchufables. Instálalo siempre en un tablero separado o con soportes antivibratorios si es inevitable.
