Monitorización precisa de voltaje y frecuencia – soporta sistemas 2‑way (3‑fase), 2‑fase y monofásico, mostrando valores de línea y fase
Protección ajustable – detecta sobre/sub‑voltaje, pérdida de fase, fase invertida, sobre/sub‑frecuencia
Delays configurables – temporizadores para normalización, arrancado y paro (0–60 s, hasta 3600 s) para ambos alimentadores
Selección de prioridad y modos – elige 1#, 2#, ninguno o automático/manual desde el panel frontal
Contactor de salida fiable – relés de transferencia 5 A AC250 V; relé de arranque de generador 7 A AC250 V/DC28 V
Interfaz de configuración – conexión LINK (USB‑a‑LINK) o RS485 con protocolo Modbus; permite ajuste remoto vía PC
Diseño robusto y compacto – carcasa ABS retardante, montaje incorporado, tamaño 139×120×50 mm, IP55, rango de temperatura de −25 °C a +70 °C
Descargas

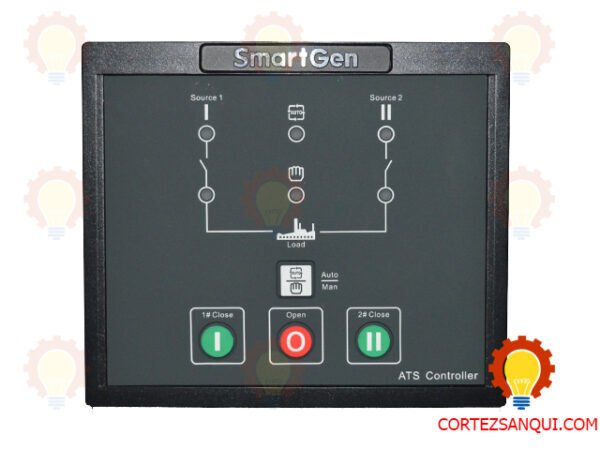

El HAT530N está diseñado para sistemas de transferencia de dos posiciones. No te dejes engañar por su tamaño; por dentro tiene un microprocesador de 8 bits muy capaz de monitorear:
Sistemas Trifásicos (4 hilos), Bifásicos (3 hilos) y Monofásicos.
Lógica de transferencia: Red-Generador (Mains-Gen), Red-Red o Generador-Generador.
Compatibilidad: Es excelente para manejar contactores de potencia o interruptores motorizados sencillos que no requieren lógicas de sincronismo complejas.
Al no tener una pantalla de texto, el manejo del HAT530N depende de interpretar sus indicadores:
Visualización de Parámetros: El display de 2 dígitos muestra los valores de voltaje y frecuencia de forma secuencial.
Configuración: Aquí los parámetros se ajustan mediante combinaciones de botones frontales. Tip de campo: Siempre ten el manual a mano o la tabla de parámetros pegada en la puerta del tablero, porque configurar sin ver el nombre del parámetro en pantalla requiere memoria.
Modos de Control: Tienes los botones clásicos de Auto, Manual y Test. En modo Test, puedes probar el arranque del motor sin necesidad de transferir la carga, algo vital para las rutinas de mantenimiento semanal que recomendamos aquí en la empresa.
Cuando nos llaman por una falla en un HAT530N, solemos buscar estos síntomas:
| Indicador / Falla | Causa Probable | Solución en Sitio |
| Mains Normal LED parpadea | Voltaje de red fuera de rango o frecuencia inestable. | Revisar los umbrales (Over/Under Voltage) configurados. |
| Gen Normal LED no enciende | El generador arrancó, pero el alternador no está excitando o el cable de sensado se soltó. | Medir voltaje directamente en los bornes de entrada del controlador (L1-N). |
| Display muestra “Er” | Error interno de configuración o fallo de memoria. | Realizar un “Reset” a valores de fábrica y volver a programar. |
| No hay señal de arranque | El relevador de salida está dañado o la configuración de “Start Delay” es muy alta. | Verificar continuidad en la salida de arranque y ajustar el temporizador. |
Para que este controlador no te dé problemas en años, aplica estos consejos prácticos:
Alimentación Redundante: El HAT530N permite una entrada de alimentación dual (AC de las fuentes o DC de la batería). Mi consejo de oro: Aliméntalo con la batería del motor (DC 8-35V) para que el control nunca se apague durante la transición de la transferencia, así mantienes el historial y el monitoreo activo.
Cuidado con el Neutro: En Nicaragua, a veces las redes tienen neutros inestables. Asegúrate de que el Neutro del sensado sea sólido. Si el Neutro falla, el controlador “leerá” voltajes fantasmas y bloqueará la transferencia.
Protección de Salidas: Los relevadores internos del HAT530N son de 8A. Si vas a manejar bobinas de interruptores motorizados muy grandes, usa relevadores de interfaz externos. No fuerces los contactos internos del SmartGen; es más barato cambiar un relé de riel DIN que el controlador completo.
