Transferencia de doble potencia (ATS): Compatible con conmutadores sin ruptura, de uno o dos ruptores; ofrece transferencia automática entre fuentes A y B
Pantalla LCD 132 × 64 con retroiluminación: Visualización clara en inglés/chino y botones táctiles para navegación
Monitoreo de voltaje y frecuencia: Mide 2 canales trifásicos con detección de sobre/infra voltaje, pérdida de fase, secuencia inversa, sobre/infra frecuencia
Puerto RS‑485 aislado con Modbus‑RTU: Permite control, monitorización, ajustes y registros remotos
Registro de eventos y RTC: Lleva log de hasta 50 eventos (transiciones, alarmas) con reloj en tiempo real
Programable y con contraseña: Configuración completa de parámetros (delays, modos, protecciones) con acceso protegido
Programación de arranque/parada automática: Funciones programables mensual, semanal o diario; ideal para mantenimiento automático de generador
Descargas

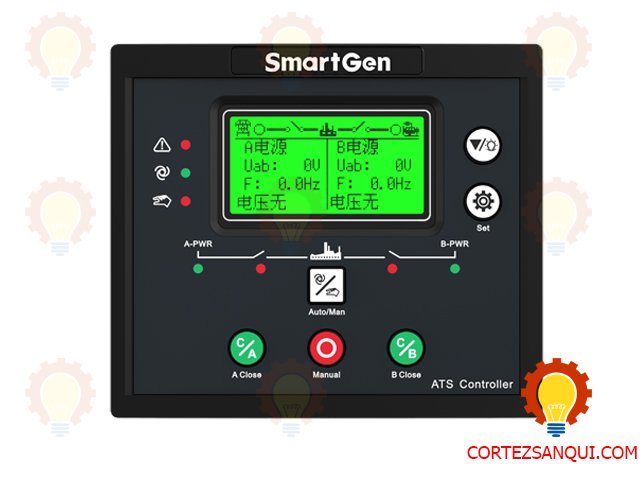

El Smartgen HAT553 es un módulo de control de transferencia automática (ATS) que redefine la confiabilidad en la gestión de doble fuente de energía. A diferencia de los controladores de transferencia simplificados, el HAT553 es un dispositivo de monitoreo de precisión que actúa como el “árbitro” inteligente entre dos fuentes de potencia (Red-Red, Red-Generador o Generador-Generador), asegurando que la carga nunca esté expuesta a condiciones eléctricas peligrosas.
El Smartgen HAT553 destaca por su versatilidad en sistemas trifásicos. Puede configurarse para sistemas de 3 fases y 4 hilos, 3 fases y 3 hilos, monofásicos de 2 hilos y bifásicos de 3 hilos. Su núcleo de procesamiento permite una medición de voltaje RMS verdadero, lo que significa que no se deja engañar por armónicos o ruidos en la red que podrían causar transferencias innecesarias en controladores de menor calidad.

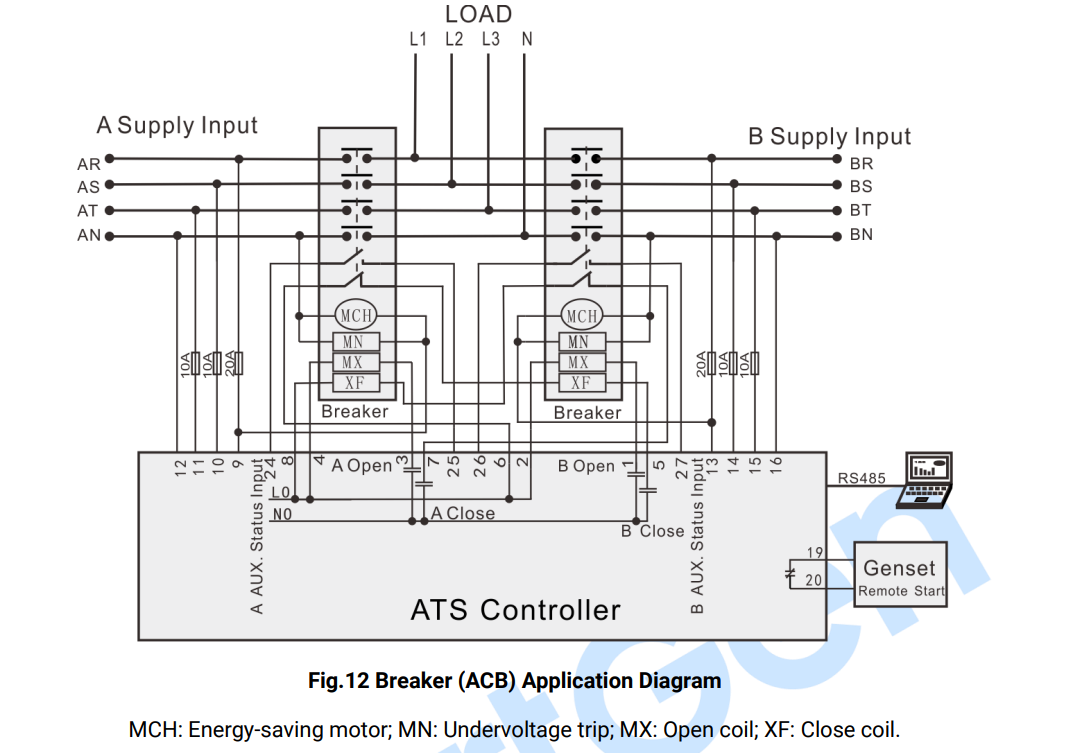

Una característica crítica es su capacidad para manejar interruptores de transferencia de “una etapa” (One-breaking) y “dos etapas” (Two-breaking). En sistemas de dos etapas, el controlador puede gestionar una posición de apagado central (OFF), lo cual es vital para permitir que la fuerza contraelectromotriz de los motores grandes se disipe antes de reconectar a una nueva fuente, evitando picos de corriente catastróficos.

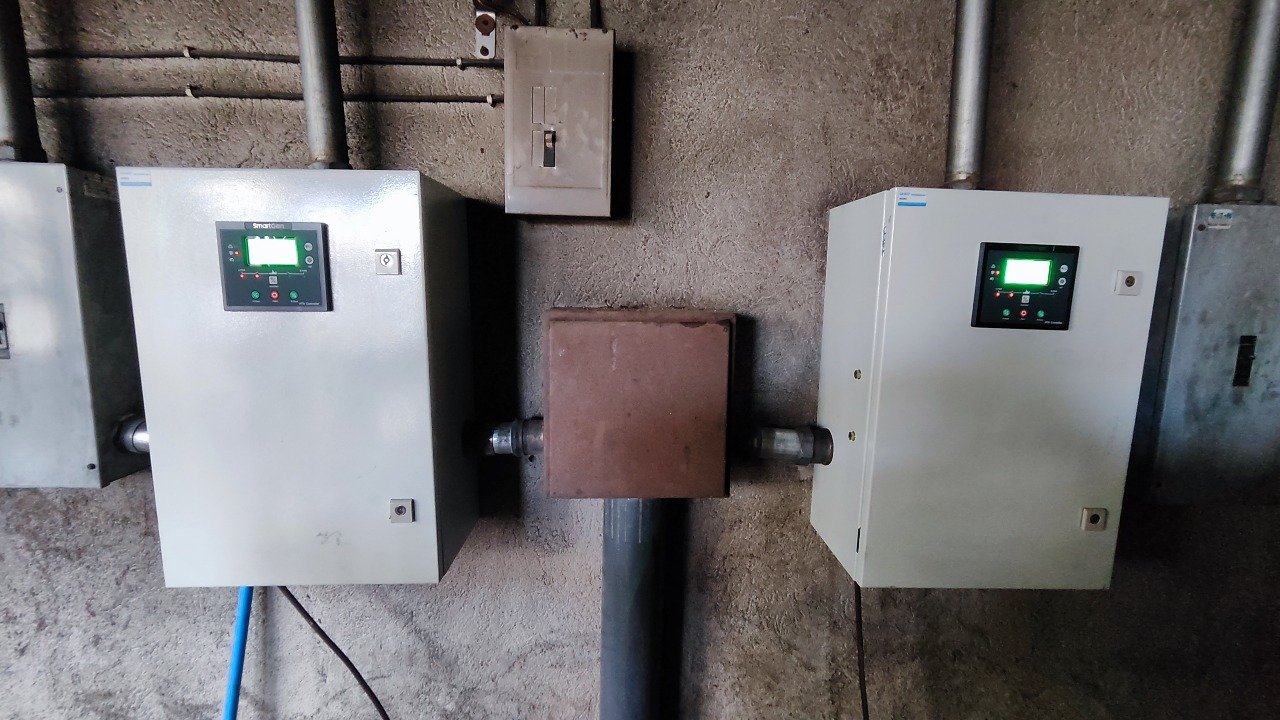

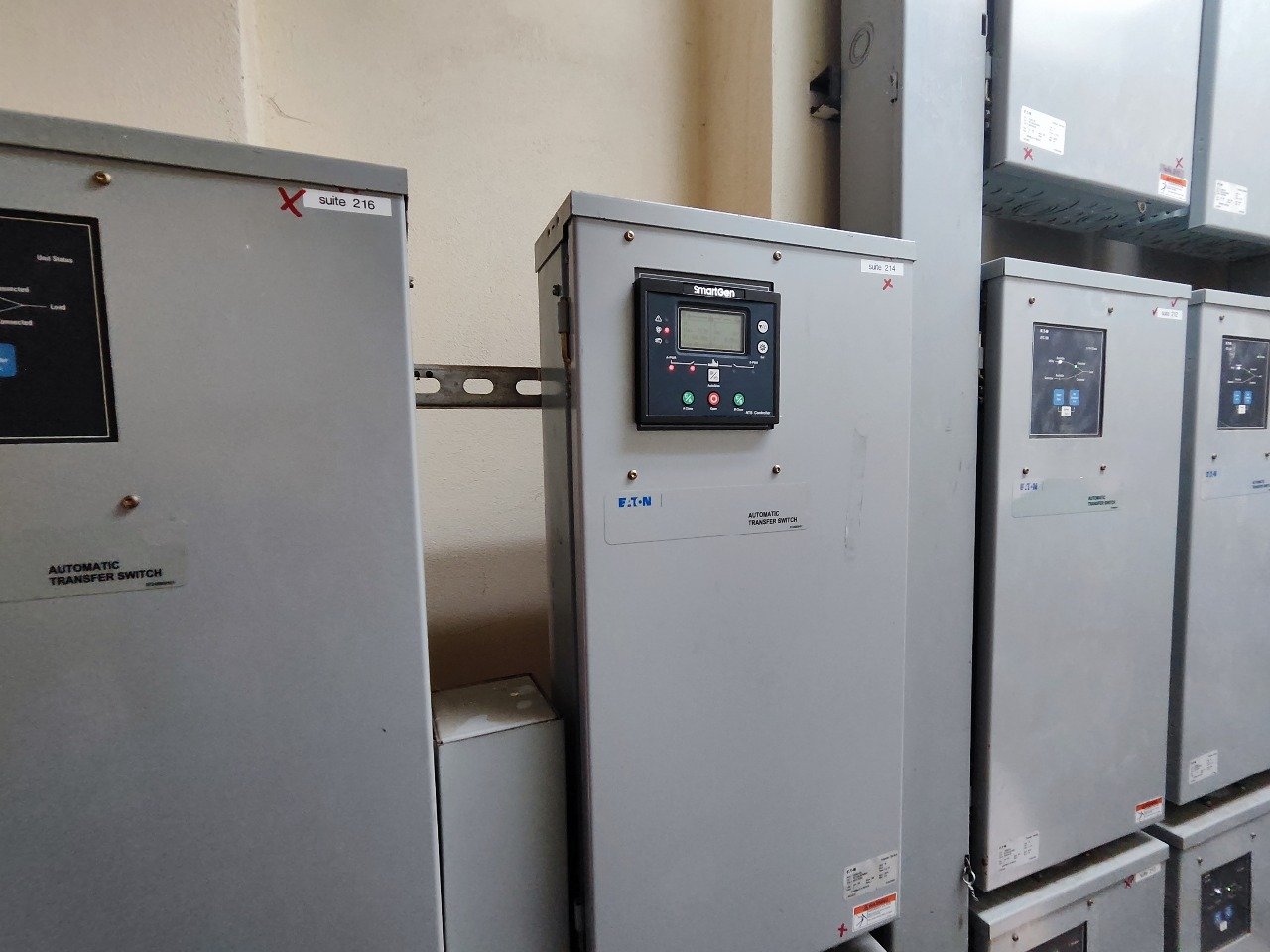

Para una implementación exitosa del HAT553 en tableros de transferencia, considera los siguientes puntos que marcan la diferencia en la vida útil del equipo:
Protección de Entradas de Voltaje: Aunque el módulo es robusto, es una mejor práctica instalar fusibles de 1A en cada una de las líneas de sensado de las dos fuentes (Red y Generador). Esto protege la lógica interna del controlador ante picos transitorios de gran magnitud en la red comercial.
Uso de Relés Intermedios: Si estás controlando contactores o interruptores motorizados de gran tamaño, no conectes las bobinas directamente a las salidas del HAT553 si el consumo supera los 8A. Utiliza relés de interfaz de alta calidad para preservar los contactos internos del módulo Smartgen.
El HAT553 es altamente programable. Aquí te explico cómo aprovechar sus funciones ocultas:
Ajuste del Tiempo de Retardo de Transferencia (Transfer Delay): Nunca configures una transferencia instantánea. Un retraso de 3 a 5 segundos es ideal para ignorar caídas de voltaje momentáneas (brownouts) que duran milisegundos, evitando arranques en falso del generador y desgaste innecesario de los contactores.
Configuración del “Return Delay”: Cuando la red eléctrica regresa, suele ser inestable durante los primeros segundos. Configura el tiempo de retorno a la red principal en al menos 60 segundos. Esto asegura que la compañía eléctrica haya estabilizado su suministro antes de que tu carga crítica sea transferida de vuelta.
Monitoreo de Secuencia de Fases: Activa siempre la protección de secuencia de fases. Si un técnico de la compañía eléctrica invierte accidentalmente las fases en la calle, el HAT553 detectará la anomalía y bloqueará la transferencia, evitando que tus motores trifásicos giren en sentido contrario y dañen maquinaria (como bombas o compresores).
El controlador muestra “Overvoltage” erróneo: Verifica que el neutro de la fuente esté correctamente conectado al terminal correspondiente. En sistemas trifásicos, un neutro flotante desplazará el centro de estrella y causará lecturas de voltaje falsas que confundirán al controlador.
El ATS no transfiere a pesar de que el generador está encendido: Verifica el parámetro de “Frecuencia Mínima”. Si el generador no ha alcanzado su frecuencia nominal (ej. 60Hz), el HAT553 considerará que la fuente no es apta (Unhealthy) y no cerrará el contacto de carga por seguridad.
Pantalla bloqueada: El HAT553 permite un bloqueo por contraseña. Asegúrate de documentar esta clave en el interior del tablero. Si se pierde, la única forma de reconfigurarlo es a través del software de PC mediante el adaptador SG72.
