Soporte AC 170–277 V y DC 8–35 V – admite alimentación híbrida AC/DC, ideal para entornos con distintas fuentes energéticas

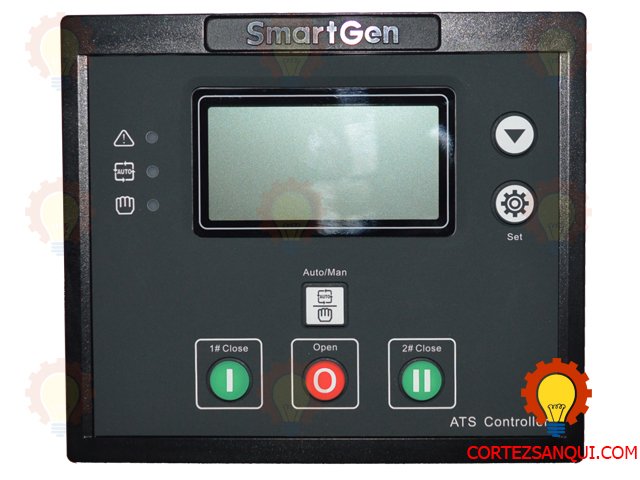

Gran pantalla LCD 132 × 64 con retroiluminación – interfaz bilingüe (inglés/chino) con botones táctiles
Protecciones amplias – incluye protección contra sobre/sobretensión, pérdida de fase, inversión de secuencia, sobre/subfrecuencia
Registro de eventos y reloj RTC – almacena hasta 50 eventos y permite programación de arranques/detenciones automáticos
Modbus RTU vía LINK – control y monitorización remotos mediante protocolo de comunicación estándar
Modos manual/automático y re cierre automático – con prioridad configurable de fuente y operación segura del ATS
Construcción robusta y compacto – carcasa en ABS autoextinguible, montaje empotrado, tamaño 139 × 120 × 48 mm, temperatura de operación –25 a +70 °C
Descargas
A diferencia de los modelos básicos, el HAT560NB es extremadamente versátil en la configuración de fuentes. No solo hace Red-Generador; permite:
Mains-Mains: Para instalaciones con dos acometidas de la distribuidora.
Gen-Gen (Circulate Start): Esta es su función estrella. Puede gestionar dos generadores para que trabajen por ciclos (por ejemplo, 8 horas uno y 8 horas el otro), ideal para sitios remotos sin red eléctrica.
Compatibilidad de Interruptores: Sirve para interruptores tipo PC (clase Switch), CB (clase Breaker) y CC (Contactores).
Lo que más agradecen los clientes es la pantalla de 132×64 píxeles. Ya no estamos adivinando con luces LED; aquí lees valores reales.
Modo Auto/Manual: Al presionar el botón de modo, cambias la lógica. En manual, puedes forzar el cierre de la fuente 1 o 2 directamente desde el panel.
Password de Seguridad: El acceso a parámetros está protegido (el código de fábrica suele ser 00318). Esto evita que personal no autorizado mueva los tiempos de transferencia.
Reloj en Tiempo Real (RTC): Permite programar arranques de prueba con carga o sin carga en días y horas específicas.
En mis visitas técnicas, estas son las alarmas que más frecuentemente resolvemos:
| Alarma en Pantalla | Causa Raíz en Campo | Solución Técnica |
| Phase Sequence Wrong | Error en la rotación de fases de la red o del generador. | Invertir dos fases en los bornes de medición (no de potencia). |
| Transfer Failure | El tiempo de confirmación del interruptor expiró (Close/Open delay). | Revisar los micro-switches auxiliares del interruptor motorizado. |
| Under Voltage / Freq | Caída de tensión por carga excesiva al transferir. | Ajustar el “Return Delay” para dar más tiempo de estabilización al motor. |
| Trip Alarm | Se activó la protección térmica del interruptor de potencia. | Investigar cortocircuito o sobrecarga en la planta del cliente antes de rearmar. |
Para que el equipo no te dé problemas en el clima tropical de Nicaragua, sigue estos consejos:
Alimentación Híbrida (AC/DC): El HAT560NB es brillante porque puede alimentarse de la batería (8-35V DC) y de la red de entrada (170-270V AC) simultáneamente. Conecta ambas. Si la batería falla, el AC mantiene el control vivo; si el AC cae, la batería lo sostiene.
Uso del Puerto LINK: Este modelo trae una interfaz de comunicación LINK (Modbus RTU). Si el cliente quiere monitoreo remoto, usa este puerto para conectarlo a un gateway o PC. Es mucho más limpio que cablear relevadores adicionales.
Protección de Sensado: Como siempre recalcamos aquí en la empresa, instala fusibles de 2A en las líneas L1, L2, L3 y N tanto de la Red como del Generador. El control es sensible a transitorios.
Cierre por Pulso o Continuo: El HAT560NB permite configurar si la señal de cierre es un pulso (para motorizados) o continua (para contactores). Verifica esto antes de energizar, o podrías quemar una bobina de contactor si la dejas en modo pulso corto.
