Controlador ATS de doble suministro: soporta configuraciones Mains‑Mains, Mains‑Genset, Genset‑Mains o Genset‑Genset, compatible con todo tipo de interruptores
Pantalla LCD retroiluminada 128×64 con interfaz en chino/inglés y operación por botones
Monitoreo completo de energía: mide voltaje (Fase‑Fase, Fase‑Neutro), frecuencia, potencia activa/aparente, factor de potencia y corriente trifásica
Protecciones automáticas: contra sobre/sub voltaje, pérdida de fase, secuencia inversa, sobre/sub frecuencia y sobrecorriente
Modos automáticos y manuales, con relés de cierre/ apertura ajustables (16 A a 250 V) y función de re-cierre automático
Registro de eventos y reloj RTC: almacenamiento circular de hasta 99 eventos con programación semanal/mensual de pruebas y arranques de circulado
Interfaz de comunicación RS485 aislada + protocolo Modbus RTU, alimentación 8 – 35 V DC (resistente a picos de 80 V) y montaje compacto IP55
Descargas
El HAT600N es un módulo de control para ATS (Automatic Transfer Switch) de dos fuentes. Su especialidad es el monitoreo de sistemas trifásicos, bifásicos o monofásicos.
Versatilidad de Fuentes: Puede configurarse para Red-Generador, Red-Red o Generador-Generador.
Lógica de Control: Maneja perfectamente tanto contactores como interruptores motorizados de 2 posiciones.
Medición Real: Mide voltajes de línea y fase, además de la frecuencia, asegurando que el cambio solo ocurra cuando la energía es de calidad.

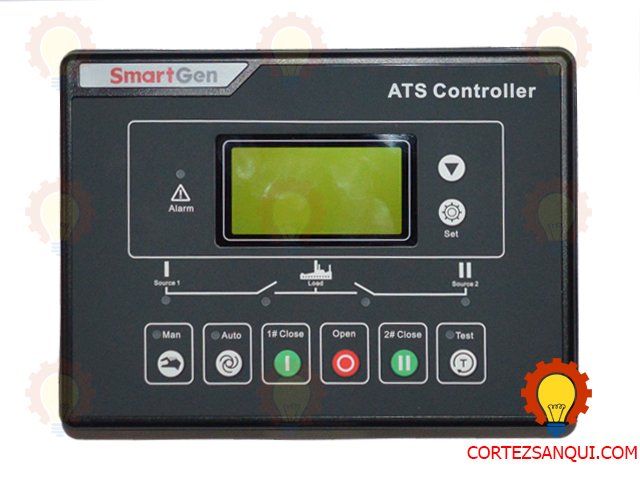

El panel frontal es bastante intuitivo, pero hay un par de detalles que como operadores debemos cuidar:
Modo Auto: El LED de “Auto” siempre debe estar encendido para que el sistema responda ante un apagón de la distribuidora.
Modo Manual: Ideal para cuando estamos haciendo mantenimiento preventivo en el generador y queremos probar la transferencia sin que el sistema decida por nosotros.
Visualización: Puedes rotar las pantallas para ver el estatus de los voltajes. Si ves que una fase parpadea en el LCD, es que ese voltaje está fuera de los rangos programados (Over/Under Voltage).
En mis años aquí en la empresa, estas son las situaciones que más nos reportan en campo con el HAT600N:
| Falla | Posible Causa | Acción Técnica |
| “Mains Abnormal” (con red presente) | Desbalance de fases o secuencia de fases invertida. | Verificar con un multímetro en los bornes del control y revisar el parámetro de “Phase Sequence”. |
| No manda a arrancar el motor | El contacto de “Start” (bornes 14 y 15 usualmente) está abierto o el fusible de control de DC se fundió. | Probar continuidad en el contacto seco y revisar el voltaje de batería en el controlador. |
| LED de Transferencia parpadea | El interruptor no llegó a su posición final o el sensor de confirmación está desconectado. | Revisar los límites (micro-switches) del motorizado o contactor. |
| Pantalla en blanco o apagada | Pérdida de alimentación dual (AC/DC). | Verificar que el módulo esté recibiendo energía tanto de la red/gen como de la batería. |
Para que esta instalación no te dé problemas en el futuro, aplica estos consejos de vieja escuela:
El Puente de Alimentación: El HAT600N tiene entradas para alimentación de Red y Generador (AC) y también para Batería (DC). Conecta siempre ambas. Si solo conectas AC, cuando haya un “blackout” total, el controlador se apagará un segundo y podrías perder el registro de la falla.
Protección de Entradas de Voltaje: No escatimes en fusibles de 2A para las líneas de sensado de voltaje. Un cortocircuito en los bornes de medición sin fusibles significa cambiar el controlador completo.
Configuración de la Histéresis: En zonas donde la red eléctrica es inestable (como suele pasar a veces en picos de demanda), ajusta la histéresis de voltaje al 3% o 5%. Esto evita que el ATS esté “titubeando” o haciendo transferencias innecesarias por variaciones mínimas.
Retardo de Transferencia: Siempre programa un “Transfer Delay” de al menos 3 a 5 segundos. Esto da tiempo a que el voltaje del generador se estabilice antes de cerrarle la carga, protegiendo los motores y equipos electrónicos del cliente.
