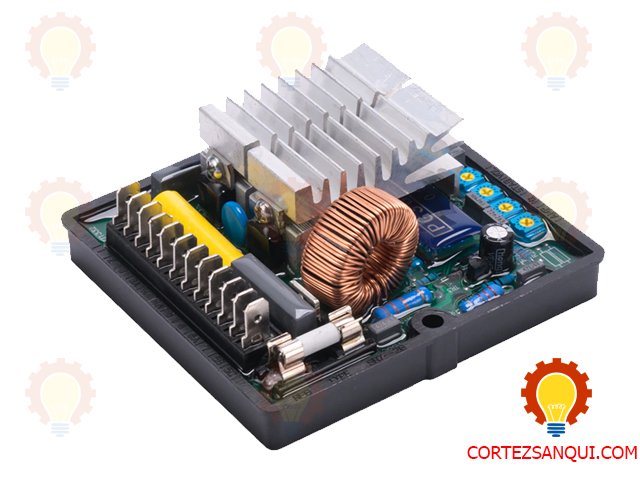

El SR7 (y su evolución SR7-2G) es un regulador de tipo retroalimentación negativa, lo que significa que monitorea constantemente el voltaje de salida para ajustar la excitación casi en tiempo real. Su arquitectura interna se divide en dos bloques críticos: el Bloque de Función (encargado de la regulación pura) y el Bloque de Protección (encargado de salvaguardar el alternador ante condiciones anómalas).

Características clave que suelen omitirse:

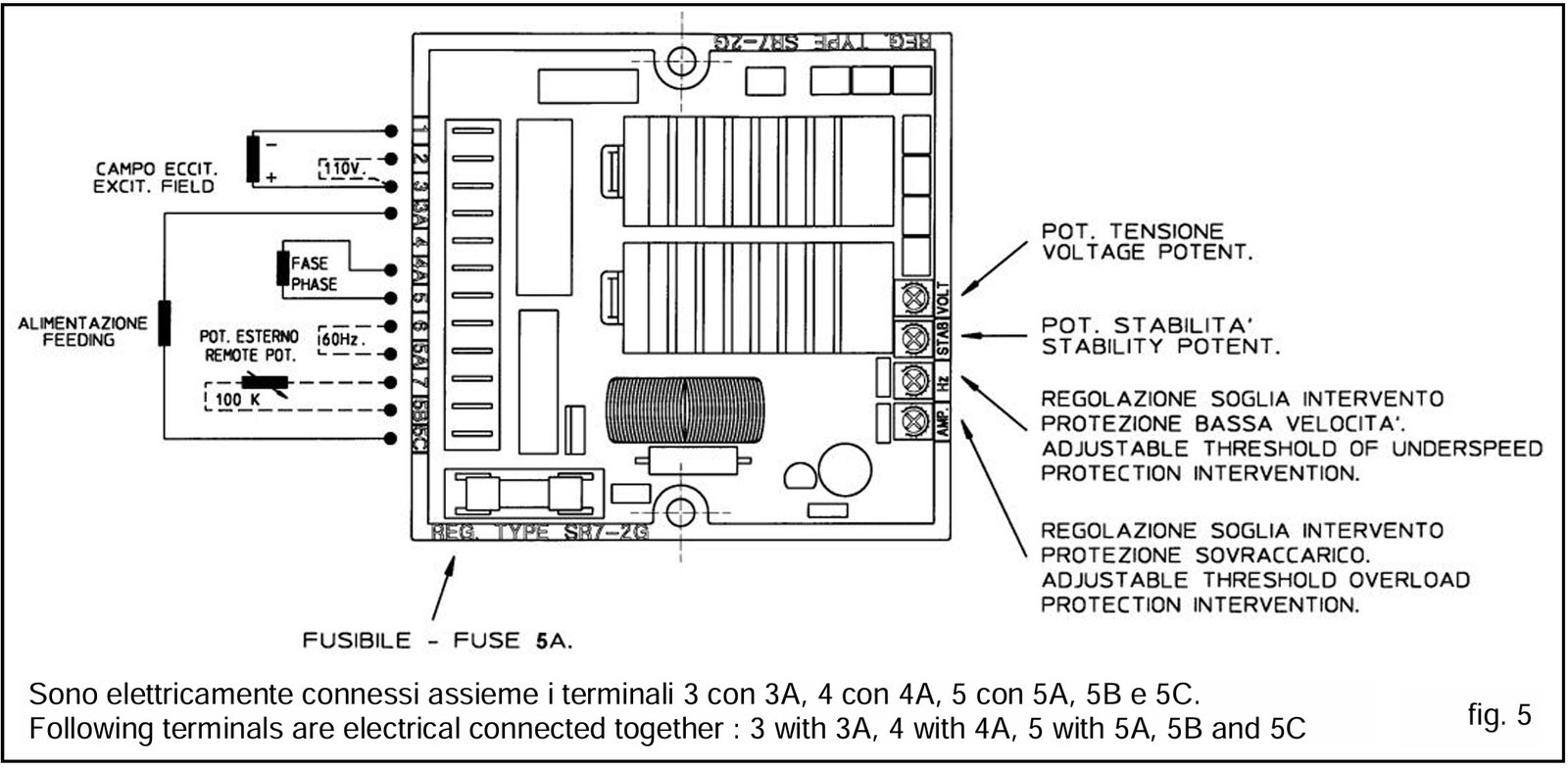

• Detección Diferencial (Sensing): Posee tres entradas diferenciales (terminales 1-2, 3-4, 5-6). Esto permite medir el promedio de voltaje de una o tres fases, ofreciendo una regulación mucho más equilibrada en cargas desbalanceadas.

• Tolerancia a Armónicos: Su diseño es robusto frente a distorsiones armónicas, lo que lo hace ideal para alimentar equipos electrónicos sensibles sin que el regulador “oscile” erráticamente.

Guía de Ajuste y Calibración (Trimmers)

El SR7 cuenta con potenciómetros (trimmers) que permiten “afinar” el comportamiento del generador. Un ajuste incorrecto puede causar inestabilidad o daños.

1. VOLT (Voltaje): Ajusta el nivel de tensión de salida. Tip: Siempre ajústelo con el generador a velocidad nominal y sin carga.

2. STAB (Estabilidad): Modifica la respuesta del regulador ante cambios de carga.

   • Giro horario: Respuesta más rápida, pero puede causar oscilaciones.

   • Giro antihorario: Respuesta más lenta y estable.

3. AMP (Protección de Sobrecarga): Define el umbral donde el regulador limita la corriente de excitación para proteger el devanado.

4. Hz (Baja Frecuencia): Establece el punto donde el voltaje empieza a caer si el motor pierde velocidad (protección Under-Frequency Roll-Off).

Recomendaciones de Oro para el Uso

• Blindaje contra EMI: Si el generador está cerca de motores grandes o variadores de frecuencia, utilice cable apantallado/blindado para las conexiones de detección (Sensing). Las interferencias electromagnéticas pueden engañar al AVR y provocar saltos de voltaje.

• Prueba de Aislamiento (Megger): NUNCA realice una prueba de aislamiento en el alternador con el AVR conectado. El voltaje del Megger destruirá instantáneamente los semiconductores del SR7. Desconecte todos los terminales del regulador antes de la prueba.

• Ventilación Crítica: Aunque el SR7 es compacto, disipa calor. Evite instalarlo en cajas totalmente herméticas sin flujo de aire o cerca del escape del motor. Si la temperatura ambiente supera los 50°C, la vida útil de sus condensadores electrolíticos se reduce drásticamente.

Tips de Instalación y Seguridad

1. Fusible de Protección: El SR7 utiliza un fusible de 5A de acción rápida (F-type). Si el fusible se funde, no lo reemplace por uno de mayor amperaje; esto indica un problema en el devanado de excitación o un fallo interno del AVR.

2. Identificación de LEDS:

   • Verde: Funcionamiento normal.

   • Rojo: Intervención de la protección por baja velocidad (el motor está lento).

   • Amarillo: Protección de sobrecarga activada. Si el amarillo persiste, reduzca la carga inmediatamente.

3. Puentes (Jumpers): Asegúrese de que el puente para 50Hz o 60Hz esté correctamente colocado según su motor. Operar un generador de 50Hz con la configuración de 60Hz en el AVR hará que el voltaje colapse prematuramente.

¿Cuándo reemplazarlo?

Si nota que el voltaje de su generador fluctúa sin causa aparente (incluso después de ajustar el potenciómetro STAB) o si el generador no levanta voltaje tras un periodo de inactividad, es probable que los condensadores internos del SR7 hayan perdido capacidad. En aplicaciones modernas, el SR7 suele ser reemplazado por el modelo digital Mecc Alte DSR, que es totalmente compatible y ofrece programación vía software, aunque para reparaciones rápidas y fiabilidad analógica, el SR7 sigue siendo el estándar de oro.
