El AVR R230 de Leroy Somer es mucho más que un simple regulador; es el componente crítico de estado sólido que define la calidad de la energía que entrega tu generador. En sistemas de excitación tipo Shunt (autoexcitados), el R230 actúa como el sistema nervioso central del alternador, corrigiendo desviaciones de voltaje en milisegundos para proteger tanto el devanado de la máquina como los equipos electrónicos sensibles conectados a la carga.

1. Arquitectura y Principio de Funcionamiento del R230

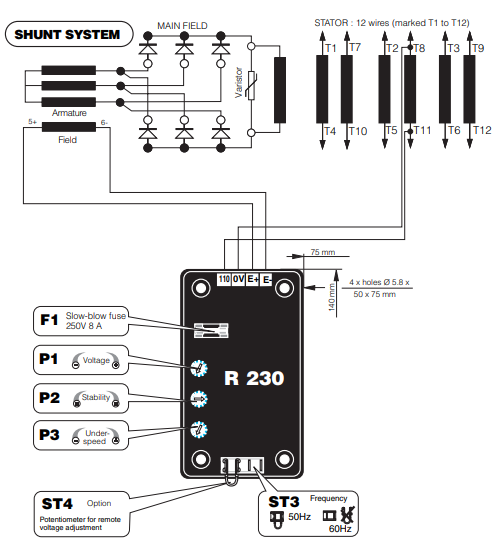

El R230 es un regulador analógico diseñado específicamente para alternadores pequeños y medianos de las series LSA 40 a LSA 44.2.¹ Su funcionamiento se basa en un lazo de control cerrado: el módulo “lee” el voltaje de salida del estator (Sensing) y, mediante la rectificación de la energía del propio devanado principal, inyecta la corriente necesaria en el campo de la excitatriz (F+ y F-).

La Ventaja de la Regulación por Ancho de Pulso (PWM)

A diferencia de reguladores antiguos, el R230 utiliza tecnología de conmutación avanzada. Esto le permite mantener una precisión de regulación de $\pm 0.5\%$ en estado estacionario. Esta precisión es vital en aplicaciones modernas donde las variaciones de voltaje superiores al 2% pueden causar errores en variadores de frecuencia o sistemas de alimentación ininterrumpida (UPS).

2. Los Tres Pilares del Ajuste: Calibración Profesional

Uno de los errores más comunes en campo es mover los potenciómetros (trimmers) sin entender su interacción. Para una puesta en marcha perfecta, sigue este orden:

• Voltaje (VOLT): Es el ajuste básico. Se recomienda ajustarlo con el motor a su velocidad nominal (1800 RPM para 60Hz) y sin carga. Gira lentamente en sentido horario para aumentar el voltaje.

• Estabilidad (STAB): Este potenciómetro es el que suele causar dolores de cabeza. Si el voltaje “baila” u oscila constantemente (efecto hunting), debes ajustar la estabilidad. Un ajuste muy alto hará que el regulador responda lentamente ante impactos de carga; un ajuste muy bajo provocará inestabilidad. El punto óptimo se encuentra justo antes de que el voltaje empiece a oscilar.

• Protección de Frecuencia (U/F): El R230 incluye una protección de “Baja Velocidad”. Si el motor diésel baja sus revoluciones (por ejemplo, por un filtro de combustible obstruido), el AVR reducirá el voltaje proporcionalmente para evitar que el campo de la excitatriz se sature y se queme. El “Codo” de esta curva se ajusta con este trimmer, usualmente configurado para activarse a 57Hz (en sistemas de 60Hz).

3. Recomendaciones de Instalación y Seguridad

Para que un AVR R230 dure años en lugar de meses, la instalación debe contemplar los siguientes factores ambientales y eléctricos:

1. Protección por Fusible: El R230 debe estar protegido por un fusible de acción rápida de 8A (mínimo 250V). Nunca puentes este fusible. Si el fusible se funde repetidamente, es una señal clara de un cortocircuito en el devanado de la excitatriz o un fallo interno en el AVR.

2. Gestión Térmica: El regulador disipa calor a través de su resina y componentes. Asegúrate de que no esté cubierto de polvo o grasa, ya que esto actúa como un aislante térmico. Si el alternador vibra excesivamente, verifica que los soportes de goma del regulador estén intactos para evitar microfisuras en las pistas de la placa.

3. Potenciómetro Externo: Si necesitas ajustar el voltaje desde la puerta del tablero de control (lejos del alternador), el R230 permite la conexión de un potenciómetro externo de 1kΩ. Recuerda retirar el “puente” (jumper) correspondiente en la regleta de terminales para habilitar esta función.

4. Tips de Diagnóstico: ¿Qué hacer si no hay voltaje?

Si tu generador ha perdido el magnetismo residual (común después de largos periodos de inactividad o un cortocircuito), el R230 no podrá “levantar” el voltaje por sí solo.

• El truco del “Flash”: Puedes aplicar brevemente 12V DC (de una batería externa) a los terminales F+ (positivo) y F- (negativo) con el motor apagado o girando a baja velocidad. Importante: Desconecta los cables del AVR antes de hacer esto para no dañar el regulador con la corriente de la batería. Una vez que el alternador recupera el magnetismo residual, vuelve a conectar el R230 y arranca el equipo.

• Verificación de Diodos: Antes de culpar al AVR, verifica el puente rectificador giratorio del alternador. Un diodo quemado en el rotor suele imitar un fallo del AVR, causando que el voltaje caiga drásticamente al aplicar carga.

5. Compatibilidad y Evolución

El Leroy Somer R230 es compatible con sistemas de 110V, 220V y hasta 480V mediante el uso de transformadores de aislamiento o puentes de configuración. Sin embargo, recuerda que este modelo es estrictamente para sistemas Shunt. Si tu alternador tiene un sistema AREP o PMG (imanes permanentes), deberás optar por modelos superiores como el R438 o el R450.
