Control automático AMF (Auto Mains Failure) con gestión de transferencia entre red y generador.
Pantalla LCD 132×64 con retroiluminación y menú multilenguaje (incluye español).
Medición integral de parámetros eléctricos: voltaje, corriente, frecuencia, potencia y secuencia de fases.
Soporta AC 1P2W/2P3W/3P3W/3P4W con detección de fallo de red y protección del generador.
Configuración flexible y registros de eventos vía panel frontal, USB o comunicación remota (RS485/MODBUS)
Descargas
El SmartGen HGM6120N es lo que en la industria llamamos el “caballito de batalla” de los controladores de transferencia automática (AMF). Diseñado con un microprocesador de 32 bits, este módulo no solo gestiona el arranque y paro del motor, sino que digitaliza por completo la supervisión de la red eléctrica y el generador. Es la evolución lógica para quienes buscan la precisión de marcas europeas con una interfaz de usuario mucho más intuitiva y una relación costo-beneficio imbatible.
A continuación, presento un análisis técnico de profundidad sobre su arquitectura, configuración y estrategias de protección para asegurar una operación infalible.
El HGM6120N destaca por su pantalla LCD de 132×64 píxeles con retroiluminación, que permite visualizar de forma simultánea múltiples parámetros sin necesidad de navegar por menús complejos. Su lógica interna permite la supervisión de:
Parámetros Eléctricos: Voltaje de fase, voltaje de línea, frecuencia, corriente, potencia activa (kW), potencia aparente (kVA), potencia reactiva (kVar) y factor de potencia (cos phi).
Parámetros del Motor: Presión de aceite, temperatura de refrigerante, nivel de combustible, velocidad (RPM), voltaje de batería y horas de funcionamiento.

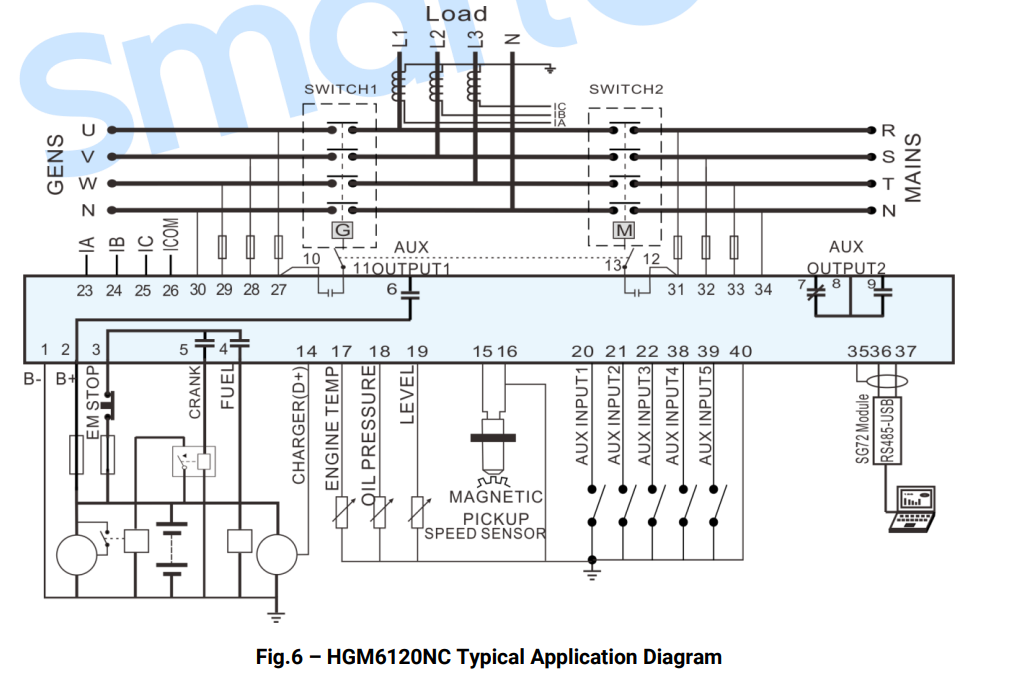

Un controlador inteligente es tan bueno como su cableado. Para maximizar la fiabilidad del HGM6120N, aplica estos criterios técnicos:
El error más común es no configurar correctamente la relación de los CT (ej. 100/5A).
Tip Pro: Asegúrate de que el terminal S1 y S2 de cada CT coincidan con la entrada del controlador. Una inversión de polaridad resultará en una lectura de potencia negativa o un factor de potencia erróneo. El HGM6120N permite ajustar el valor secundario (1A o 5A) por software.
Si estás usando la versión con puerto CANbus para motores electrónicos (J1939):
Usa cable de par trenzado apantallado.
Conecta la resistencia terminadora de 120 Ohms si el controlador es el último dispositivo en la línea. Esto evita que el ruido electromagnético cause paros por “Falla de comunicación ECU”.
El HGM6120N no solo apaga el motor; analiza la calidad de la energía mediante ventanas de tolerancia programables:
Protección de Red (Mains): Supervisa sobre/bajo voltaje y pérdida de fase. Puedes configurar el “Retraso de Arranque” para evitar que el generador encienda ante parpadeos momentáneos de la red comercial.
Protección de Generador: Incluye protección de sobrecorriente con curva de tiempo definido, lo que permite que el generador soporte picos de arranque de motores sin disparar la alarma inmediatamente.
Event Log (Caja Negra): El módulo almacena hasta 99 registros de eventos. Ante una falla, el controlador guarda una “foto” de los parámetros en el instante exacto del error, facilitando el diagnóstico forense del equipo.
Aunque el HGM6120N se puede configurar desde el panel frontal, el uso del software de SmartGen a través de un adaptador SG72 ofrece ventajas críticas:
Curvas de Sensores Personalizadas: Si usas un sensor de presión de aceite no estándar, puedes cargar la tabla de resistencia $(\Omega)$ vs presión $(Bar)$ manualmente para asegurar una lectura real.
Salidas Programables: El módulo cuenta con salidas configurables. Puedes programar una salida para “Precalentamiento de Aire” o para activar una “Bomba de Trasiego de Combustible” automática basada en el porcentaje del sensor de nivel.
Monitoreo Remoto: Gracias a su puerto RS485 con protocolo Modbus, puedes integrar el generador a un sistema de monitoreo remoto (SmartGen ofrece módulos en la nube como el SG485) para supervisar tu planta desde el celular.
Lectura de Voltaje Inestable: Verifica el neutro. Si el neutro de la red no está bien referenciado, el controlador mostrará voltajes de fase erráticos.
El generador arranca pero no transfiere la carga: Revisa la configuración del “Voltaje de Generador Listo”. Si el alternador no alcanza el umbral mínimo (ej. 90% del voltaje nominal), el controlador bloqueará la transferencia por seguridad.
Consumo de Batería en Reposo: El HGM6120N es de muy bajo consumo, pero si el equipo estará inactivo por meses, asegúrate de activar el modo de bajo consumo para no drenar la batería de arranque.
