Amplio rango de entrada: Opera entre 195‑265 V AC, frecuencia 50/60 Hz
Salida DC regulada: Genera hasta 0‑115 V DC (a 230 V de entrada), ideal para excitar el generador
Corriente continua sostenida: Capacidad de hasta 35 A continuos, con picos intermitentes de hasta 50 A por 10 s
Alta precisión de regulación: Voltaje regulado con tolerancia de ± 2 %
Protección y robustez: Incluye soft‑start de 2 s, protección ante baja frecuencia (40–50 Hz), y rango de temperatura operativa desde –20 °C a +70 °C

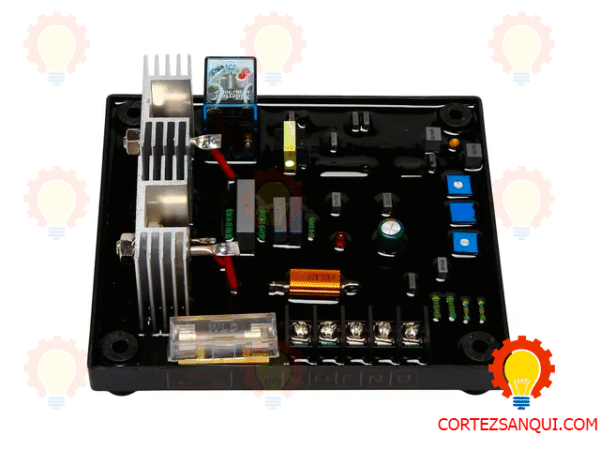

DESCRIPCION Y USO El POW50A es un regulador de voltaje universal de alta capacidad diseñado para generadores eléctricos. A diferencia de los AVR estándar de 8A o 15A, este modelo soporta una corriente de salida continua de hasta 50 Amperios, lo que lo hace ideal para generadores de gran tamaño o aquellos con sistemas de excitación que requieren alta potencia. Es compatible tanto con generadores tipo “Brush” (con escobillas/carbones) como “Brushless” (sin escobillas).
Su función principal es monitorear el voltaje de salida del generador y ajustar automáticamente la corriente de excitación para mantener un voltaje estable, independientemente de los cambios en la carga.
ESPECIFICACIONES TECNICAS
Entrada de detección (Sensing): 170-250V AC o 380-450V AC (seleccionable por puente/jumper).
Entrada de alimentación: 170-250V AC.
Salida de excitación: Máximo 90V DC a una entrada de 220V AC.
Corriente de salida: 50A continuos, con picos de hasta 70A por 10 segundos.
Precisión de regulación: Menor al 1%.

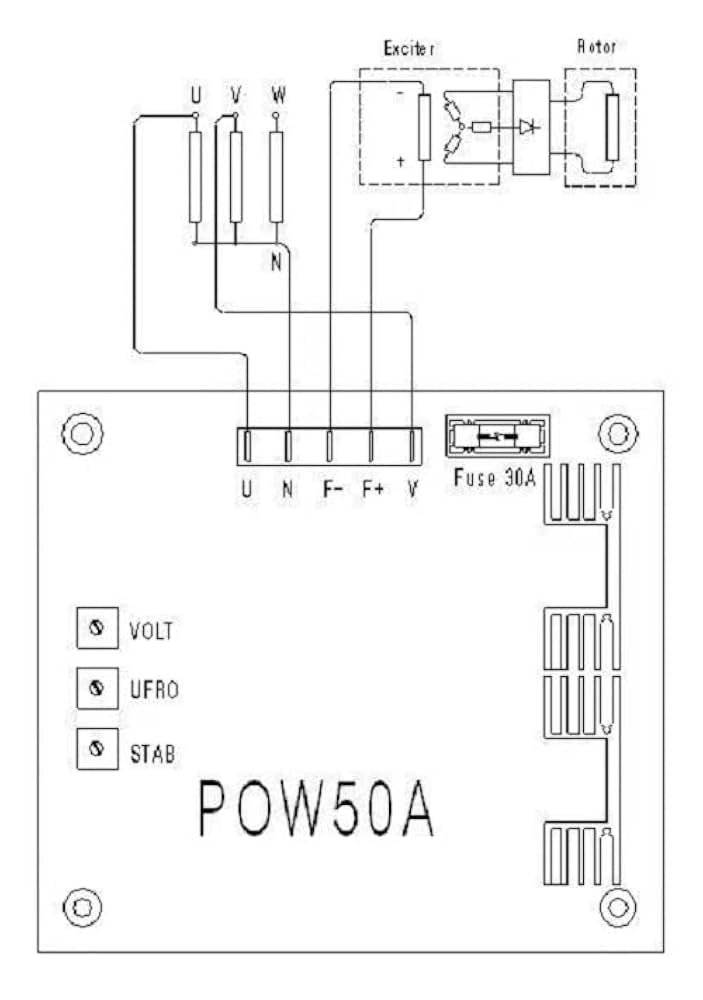

INSTALACION Y CONEXIONADO
Terminales de Entrada (Input/Sensing): Se conectan a las líneas de salida del generador (L1-L2 o L-N según el voltaje).
Terminales de Excitación (F+ y F-):
En generadores con escobillas: Se conectan directamente a los porta-carbones del rotor.
En generadores sin escobillas: Se conectan a las bobinas del excitador (Estator del excitador).
IMPORTANTE: Respete siempre la polaridad en los terminales F+ (Positivo) y F- (Negativo). Una inversión de polaridad puede impedir que el generador levante voltaje.
Montaje: Debido a la alta corriente que maneja, debe instalarse sobre una superficie metálica o dentro del flujo de aire del ventilador del generador para asegurar su enfriamiento.
AJUSTES Y CALIBRACION El POW50A cuenta con potenciómetros de ajuste fino:
VOLT (Voltaje): Ajusta el voltaje de salida nominal del generador (ej. 220V o 440V).
STAB (Estabilidad): Ajusta la velocidad de respuesta del regulador. Si el voltaje oscila (sube y baja constantemente), gire este potenciómetro para estabilizarlo.
U/F (Protección de Baja Frecuencia): Protege al generador cuando las RPM bajan. Si la frecuencia cae por debajo del límite (ej. 45 o 55 Hz), el AVR reduce el voltaje para proteger las bobinas.
DIAGNOSTICO DE FALLAS (TROUBLESHOOTING)
El generador no levante voltaje:
Verifique la continuidad de las bobinas de excitación.
Compruebe el magnetismo remanente. Si es necesario, “cebe” el campo con una batería externa de 12V (positivo a F+, negativo a F-) por 2 segundos con el motor apagado.
Revise el estado de los carbones (si aplica).
Voltaje muy alto o sin control:
El AVR puede estar dañado o los cables de detección (sensing) están sueltos o cortados.
El voltaje cae demasiado al aplicar carga:
El motor puede estar perdiendo revoluciones (Hz). Verifique la potencia del motor mecánico.
La corriente requerida por la carga supera los 50A del AVR.
CUIDADOS Y MANTENIMIENTO
Disipación de Calor: El POW50A genera calor considerable. Asegúrese de que las aletas de aluminio del regulador no estén cubiertas de polvo, grasa o nidos de insectos.
Vibración: Asegure los tornillos de los terminales periódicamente. La vibración del generador puede aflojar los cables, provocando arcos eléctricos que queman el regulador.
Protección: Instale siempre un fusible de protección adecuado entre la salida del generador y la entrada de alimentación del AVR.
TIPS EXPERTOS
Conversión de Generadores Antiguos: El POW50A es excelente para modernizar generadores viejos de escobillas que usaban transformadores o reóstatos antiguos para regular el voltaje.
Uso de Carbones: Si su generador usa carbones, asegúrese de que estos tengan buen contacto y que los anillos colectores estén limpios (color cobre brillante, no negro). Un mal contacto de carbones es la causa #1 de falla en este regulador.
Selección de Voltaje: Antes de encender el equipo, verifique que el puente (Jumper) de selección de voltaje (110V/220V/440V) esté en la posición correcta para evitar daños instantáneos por sobrevoltaje.
