Detección automática de falla de red: supervisión de fases y cambio automático a generador al fallar la red
Control de arranque y paro de generador: incluye secuencia automática con temporizadores de arranque, enfriamiento y paro
Puertos de comunicación USB y CAN J1939: permite configuración por PC y supervisión de parámetros de motor
Instrumentación exhaustiva: monitoreo de tensión, corriente, frecuencia, potencia (kW/kVA/kVAr), factor de potencia y energía acumulada
Pantalla LCD multifuncional con íconos: muestra estado de generador, red, modos (Auto/Man), alarmas de motor, DPF, etc.
Salidas digitales configurables: hasta 6 módulos auxiliares (Fuel, Start, cargas, alarmas) y entradas digitales para funciones especiales
Diseño compacto y robusto: dimensiones 140×113×43 mm, peso ~0.26 kg, encastre panel 118×92 mm, panel hasta 8 mm
Descargas

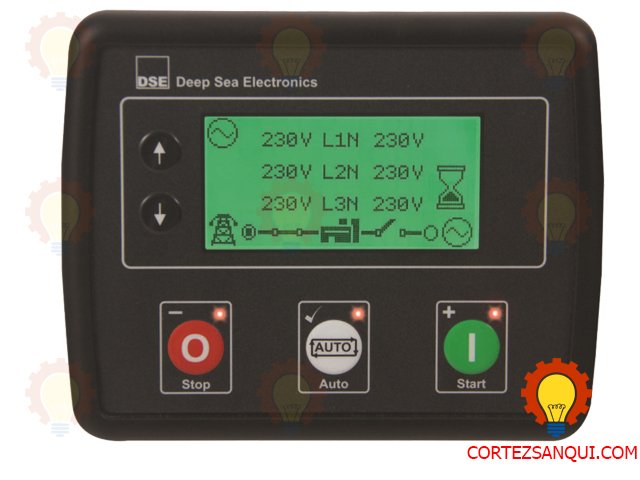

El DSE 4520 MKII representa la evolución de la serie 4000 de Deep Sea Electronics. Aunque a simple vista parece un módulo de control estándar, su arquitectura interna está diseñada para gestionar la complejidad de los sistemas de energía modernos, donde la estabilidad y el diagnóstico preventivo son críticos. Es un módulo de Falla de Red Automática (AMF) que no solo arranca el motor, sino que supervisa la salud integral del binomio motor-generador.
Lo que realmente diferencia al MKII de su predecesor es su capacidad de procesamiento para manejar protocolos de comunicación complejos. La integración nativa con el protocolo CAN J1939 permite que el controlador “hable” directamente con la ECU (Unidad de Control Electrónico) de los motores modernos (Tier 4, Stage V, etc.).
Más allá del encendido: El módulo puede leer códigos de error específicos del fabricante del motor (DTCs), lo que reduce drásticamente el tiempo de inactividad. Ya no solo recibes una alarma genérica de “Falla de motor”, sino que el DSE 4520 MKII puede indicarte si el problema es un sensor de presión específico o una obstrucción en el sistema de post-tratamiento de gases (DPF).
Gestión de Instrumentación: A diferencia de modelos básicos, este controlador ofrece monitoreo de potencia real (kW), potencia reactiva (kVAr) y factor de potencia (pf). Esto es vital para aplicaciones industriales donde el desequilibrio de cargas puede dañar el alternador a largo plazo.
La vida útil de un controlador no depende solo de su calidad, sino de cómo interactúa con el entorno eléctrico de la planta:

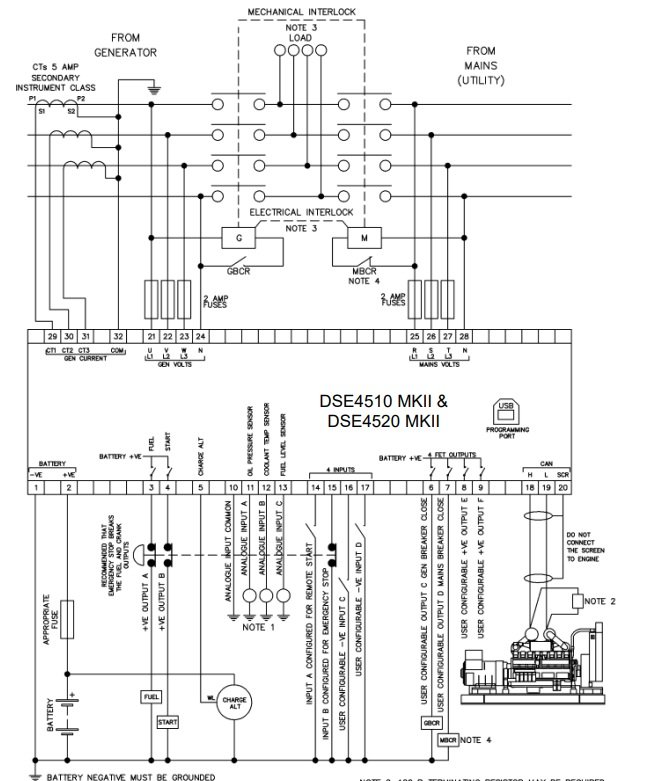

Protección contra Transitorios: Aunque el módulo es robusto, siempre recomendamos instalar diodos de protección (como el 1N4007) en los relés de salida (solenoide de combustible y motor de arranque). Esto evita que la “fuerza contraelectromotriz” generada al desconectar las bobinas regrese al controlador y queme las salidas digitales.
Referencia de Tierra (Grounding): Para evitar lecturas erráticas en los sensores de temperatura y presión de aceite, asegúrate de que el cuerpo del motor tenga una conexión de tierra sólida y común con el negativo de la batería y el chasis del controlador. El uso de cables apantallados para la comunicación CAN es obligatorio si el cableado pasa cerca de cables de potencia de alta tensión.
Uso de la Junta de Estanqueidad: El DSE 4520 MKII viene con una junta de goma opcional. Si el generador estará en un ambiente con alta humedad o polvo, instalar esta junta es la diferencia entre que el equipo dure 2 años o 10 años, alcanzando una certificación frontal IP65.
Para maximizar la eficiencia, no te limites a la configuración por los botones frontales. Usa el DSE Configuration Suite PC Software:
Modo de Suspensión (Deep Sleep Mode): Configúralo para que se active tras 15 minutos de inactividad en modo manual. Esto es crucial si el generador no tiene un cargador de baterías de red permanente, evitando que el consumo del propio controlador agote la batería de arranque.
Configuraciones Alternativas: El MKII permite definir una “Configuración B”. Esto es ideal para empresas de alquiler (Rental). Puedes tener una configuración para 220V/60Hz y otra para 110V/60Hz, y activarlas con un simple interruptor externo sin necesidad de reprogramar todo el módulo.
Lógica de Transferencia (Timers): Ajusta el tiempo de “Retorno de Red” a al menos 2 o 3 minutos. Esto evita que el generador se apague y la carga regrese a la red durante micro-cortes sucesivos, protegiendo los motores eléctricos de la carga contra arranques y paradas bruscas.
El DSE 4520 MKII es una herramienta de auditoría. Utiliza el Registro de Eventos (Event Log), que almacena los últimos 50 sucesos con fecha y hora:
Analiza las Fallas de Arranque: Si el log muestra “Start Attempt 1, 2, 3” frecuentemente, es una señal clara de que el sistema de combustible tiene aire o las baterías están perdiendo capacidad de descarga (CCA), incluso si el motor termina arrancando.
Mantenimiento Programado: Puedes configurar recordatorios de mantenimiento basados en horas de funcionamiento. El módulo mostrará una alarma visual cuando sea necesario el cambio de aceite y filtros, asegurando que la garantía del motor se mantenga vigente.
La principal razón es la seguridad eléctrica. El módulo incluye protección contra sobrecarga (kW) y sobrecorriente, lo que actúa como una segunda barrera de defensa si el disyuntor principal falla. Además, su capacidad para monitorear la red eléctrica (Urbana) con tanta precisión permite que actúe como un protector de voltaje para toda la instalación, desconectando la carga si la red fluctúa fuera de los rangos seguros, antes de que el equipo sufra daños.
En conclusión, el DSE 4520 MKII es un cerebro versátil que, bien configurado, se convierte en el guardián silencioso de tu inversión energética. Su equilibrio entre tamaño compacto y funciones de gama alta lo hace imbatible para generadores de hasta 200 kVA.
