Kit completo de diodos y varistores: Incluye 3 diodos de ánodo común (positivos), 3 de cátodo común (negativos) y 1 varistor para protección frente a sobretensiones
Uso en alternadores Stamford: Compatible con marcos HC6, HC7, P7, MV7 y P80
Placa de montaje robusta: Diáodo rectificador montado sobre una placa dividida en secciones positiva y negativa, con fuerte contacto mecánico y eléctrico
Alta protección contra transitorios: Los varistores disipan sobretensiones inducidas por fallas en el sistema de distribución

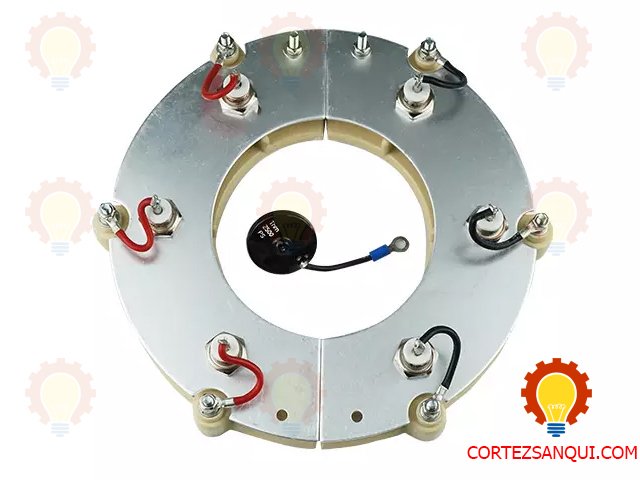

El RSK 6001 es un conjunto de rectificación giratoria. A diferencia de los rectificadores estáticos, estos componentes están montados directamente en el eje del alternador y giran a velocidades de 1500 o 1800 RPM. Esto significa que están sujetos a fuerzas centrífugas constantes y vibraciones mecánicas extremas.
El kit se compone de:
3 Diodos de polaridad directa (Cables rojos): Conducen la corriente en un sentido.
3 Diodos de polaridad inversa (Cables negros): Completan el puente rectificador de onda completa.
1 Varistor (Supresor de picos): Un dispositivo de protección que absorbe picos de voltaje transitorios para evitar que los diodos se quemen.
Muchos fallos prematuros de la placa de diodos no se deben a defectos de fábrica, sino a errores durante el montaje. Siga estos tips de experto:
Limpieza Absoluta: Antes de instalar, limpie las superficies de contacto de la placa de aluminio con un solvente dieléctrico. Cualquier rastro de aceite o polvo puede crear un arco eléctrico o actuar como aislante térmico.
El Torque Correcto: Los diodos deben apretarse con un torquímetro. Un diodo flojo se sobrecalentará debido a la alta resistencia de contacto; un diodo demasiado apretado sufrirá daños mecánicos en su estructura interna de silicio.
Pasta Térmica: Aplique una capa muy fina de grasa de silicona conductora térmica en la base del diodo antes de roscarlo. Esto facilita la transferencia de calor hacia la placa disipadora.
Cuidado con los Cables: Asegúrese de que los cables (rojos y negros) queden bien sujetos y no puedan rozar contra ninguna parte fija del alternador debido a la fuerza centrífuga durante la operación.
Si su generador arranca pero no genera voltaje o el voltaje es muy bajo e inestable, es probable que un diodo esté “abierto” o en “cortocircuito”.
La Prueba del Multímetro: Con el motor apagado y los cables de los diodos desconectados, use la función de “Prueba de Diodos”. Un diodo sano debe marcar continuidad en un solo sentido (aprox. 0.4V a 0.5V) y “OL” (circuito abierto) en el sentido contrario. Si marca 0.00V en ambos sentidos, está en corto; si marca “OL” en ambos, está abierto.
Inspección del Varistor: El varistor es su primer indicador de problemas. Si se ve ennegrecido, agrietado o tiene un olor a quemado, significa que ha absorbido una sobretensión (posiblemente un rayo o un error de sincronización). Si el varistor falla, cambie siempre los 6 diodos también, ya que probablemente quedaron debilitados.
La Regla de Oro: Nunca cambie solo un diodo. Si uno falló, los otros cinco han soportado el mismo estrés térmico y eléctrico. Cambie el kit completo para asegurar la simetría de la rectificación.
Prueba de Aislamiento (Megger): Al realizar pruebas de aislamiento al rotor, desconecte siempre los cables de los diodos. El voltaje del Megger destruirá instantáneamente el silicio de los diodos.
Reapriete Periódico: En generadores que operan en entornos de alta vibración, se recomienda verificar el torque de las conexiones de los diodos cada 1000 horas de operación.
