1. Arquitectura Técnica y Principios de Operación

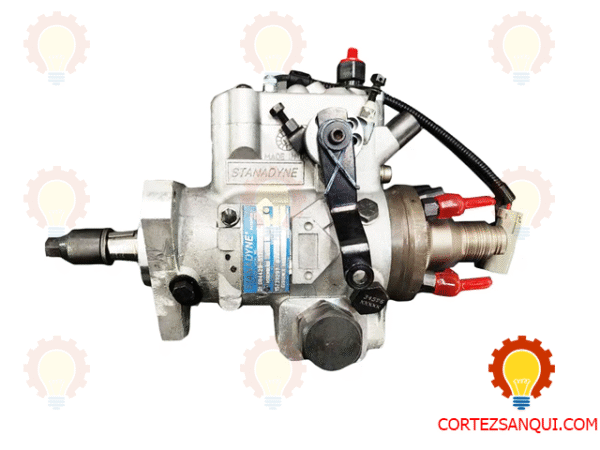

La serie Stanadyne DB4 es una evolución maestra de la bomba rotativa. A diferencia de las bombas en línea, la DB4 utiliza un solo rotor de bombeo para alimentar a los cuatro cilindros, lo que garantiza una uniformidad excepcional en la entrega de combustible.

El Corazón del Sistema: Bombeo por Émbolos Opuestos

Dentro del rotor, dos émbolos opuestos son accionados por un anillo de levas interno. Esta configuración permite que la bomba genere presiones de inyección elevadas con un diseño compacto. La DB4427-5384 integra:

• Bomba de Transferencia de Paletas: Ubicada en la parte trasera, eleva la presión del combustible entrante para asegurar el llenado rápido de la cámara de bombeo.

• Dosificación por Válvula de Medición: Controla exactamente cuánto combustible entra al rotor, regulando así la potencia y las RPM.

• Regulador Mecánico Centrífugo: Crucial para la serie 4BT-G2, este regulador mantiene una velocidad constante (1500/1800 RPM) ante variaciones de carga eléctrica, evitando fluctuaciones de frecuencia.

2. Protocolo de Instalación de Nivel Crítico

La instalación de una bomba Stanadyne es un procedimiento de precisión quirúrgica. Un error de milímetros puede resultar en una falla catastrófica o un rendimiento pobre.

Sincronización (Timing) y el “Punto Muerto Superior”

1. Alineación de Marcas: Antes de retirar la bomba vieja, el motor debe estar en el TDC (Top Dead Center) del cilindro número uno. La DB4427-5384 cuenta con una marca de alineación interna en el eje y el cuerpo.

2. Cuidado con la Chaveta (Keyway): Es vital verificar que la chaveta del eje de la bomba esté perfectamente asentada en el engranaje de mando. Una chaveta forzada o mal alineada puede fracturar el eje de la bomba durante el torque inicial.

3. Torque de la Tuerca de Mando: Una vez instalada, la tuerca del engranaje debe llevarse al torque especificado por Cummins (usualmente 60-70 Nm). No confíes en el impacto neumático; la precisión aquí previene el “deslizamiento” de tiempo bajo carga.

3. Recomendaciones de Oro: Protección contra el Diésel Moderno

El mayor enemigo de la Stanadyne DB4427-5384 es el combustible de baja calidad o mal tratado.

• El Desafío del ULSD (Ultra-Low Sulfur Diesel): El diésel moderno tiene niveles de azufre muy bajos, lo que reduce su capacidad lubricante. Las bombas Stanadyne dependen del combustible para lubricar sus componentes internos. Recomendación: Utiliza aditivos lubricantes de alta calidad aprobados por Stanadyne para prevenir el desgaste prematuro del rotor y la cabeza hidráulica.

• Gestión de Agua y Sedimentos: La tolerancia entre el rotor y la cabeza es de micras. Una sola gota de agua puede causar una “soldadura en frío” instantánea que destruirá la bomba. Es imperativo instalar y mantener un Separador de Agua/Combustible (tipo Fleetguard) con un filtro de 10 micras antes de la bomba.

• Purga del Sistema (Priming): Nunca intentes arrancar el motor con aire en las líneas. La fricción en seco dañará los émbolos. Utiliza la bomba de cebado manual del motor 4BT hasta que el combustible salga sin burbujas por el tornillo de purga de la bomba.

4. Tips de Uso y Diagnóstico de Especialista

Para que tu bomba Stanadyne supere las 10,000 horas de servicio, considera estos puntos de control:

1. El Solenoide de Corte Eléctrico (ESOS): Si el motor no arranca, verifica que el solenoide superior reciba 12V. Si el solenoide hace un “click” pero no fluye combustible, podría estar obstruido por residuos de barniz del diésel viejo.

2. Humo Blanco en el Arranque: Esto suele indicar un retraso en el tiempo de inyección o una falla en el avance automático de la bomba. Verifica que el pistón de avance lateral se mueva libremente.

3. “Caza” de Revoluciones (Hunting): En los modelos G2 (generadores), si la frecuencia oscila, es probable que el aceite de lubricación del regulador esté sucio o que el filtro de combustible esté parcialmente obstruido, causando una caída de presión de transferencia interna.

Nota para el Técnico: Las bombas Stanadyne DB4 son famosas por su longevidad, pero son extremadamente sensibles al calor. Asegúrate de que el sistema de retorno de combustible esté libre de obstrucciones; el flujo de retorno es el principal mecanismo de enfriamiento de la bomba.

5. Mantenimiento Preventivo y Almacenamiento

Si el motor 4BT va a estar inactivo por más de 3 meses (común en generadores de emergencia):

• Tratamiento Estabilizador: Añade un estabilizador de combustible al tanque y opera el motor durante 15 minutos para que el químico llegue al interior de la bomba.

• Protección contra Algas: El diésel con contenido de biodiésel tiende a desarrollar crecimiento bacteriano. Un biocida es esencial para evitar que los lodos bloqueen la válvula de medición de la Stanadyne.
